GC everX Flow™: Đột Phá Cho Trám Khối Xoang Lớn Và Răng Sau Điều Trị Tủy

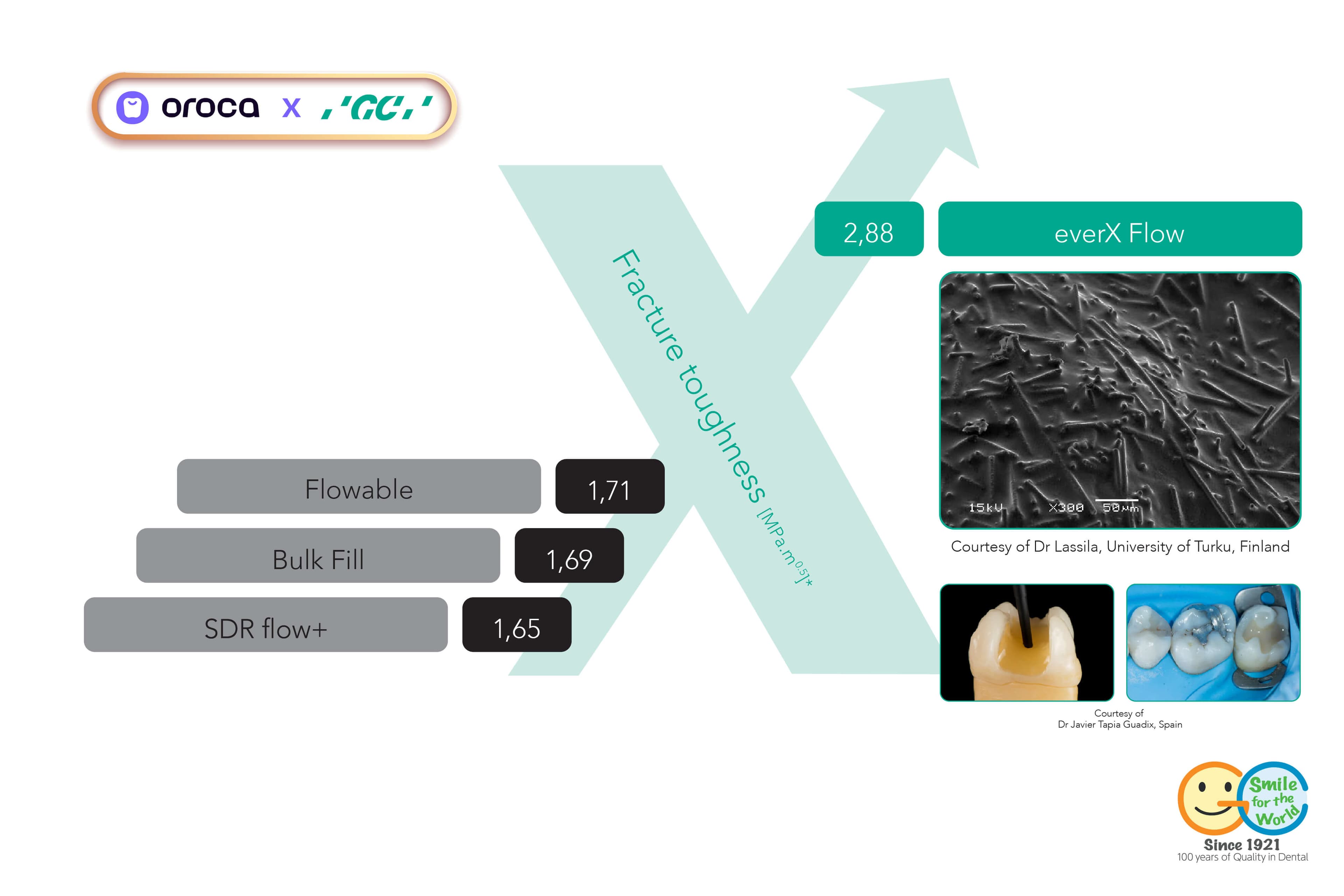

GC everX Flow™ có độ dai gãy kháng nứt cơ học vượt trội (K_IC xấp xỉ 2.49 đến 2.80 MPa.m^(1/2) tương đương ngà răng tự nhiên, vật liệu ngăn chặn triệt để hiện tượng nứt chẻ dọc thân-chân răng (catastrophic failure) thông qua cơ chế Crack Deflection (bẻ hướng nứt) và Fibre Bridging (bắc cầu vi sợi).

Sản phẩm gồm hai màu với độ dày trám riêng biệt: Bulk Shade (5.5 mm) và Dentin Shade (2.0 mm). Bắt buộc phủ lớp composite hạt độn thông thường (1–2 mm) trên bề mặt nhai để kháng mòn và duy trì độ bóng.

1.Nghịch lý "Miếng trám hoàn hảo trên một chiếc răng chết"

Hơn hai mươi năm trước, khi làn sóng composite bắt đầu thay thế Amalgam tại Việt Nam, giới nha khoa từng tin rằng một chất dán thế hệ mới kết hợp cùng composite hạt lai (hybrid) hay nano-hybrid có độ bóng cao là lời giải vĩnh cửu cho mọi xoang sâu.

Nhưng thực tế lâm sàng sau 3 đến 5 năm lại mang đến những bài học đắt giá. Rất nhiều bệnh nhân quay lại phòng khám không phải vì bong sút miếng trám, mà vì nứt dọc múi răng, tét chân răng dưới nướu (catastrophic root fracture).

Trớ trêu thay: Miếng trám composite trên mặt nhai vẫn nguyên vẹn không sứt mẻ, nhưng phần ngà răng nâng đỡ bên dưới đã bị xé toạc, đưa đến kết cục duy nhất là nhổ bỏ răng và cấy ghép Implant.

Nguyên nhân nằm ở sự thiếu hụt về mặt cơ sinh học:

• Men răng cần độ cứng và kháng mòn bề mặt.

• Ngà răng tự nhiên lại cần độ dai gãy (Fracture Toughness) cao nhờ mạng lưới sợi collagen đan xen, đóng vai trò như bộ giảm xóc (stress-absorber).

• Các loại composite truyền thống (dù là hybrid hay micro-hybrid) chứa các hạt độn khoáng hình cầu vô định hình. Khi xuất hiện vi nứt dưới áp lực nhai chu kỳ (fatigue stress), vết nứt sẽ xé toạc nền nhựa matrix một cách dễ dàng và truyền thẳng lực vào thành ngà mỏng manh còn lại.

Năm 2013, GC ra mắt everX Posterior dạng đặc để giải quyết vấn đề này. Tuy nhiên, sợi thủy tinh kích thước lớn trong bản đặc gây khó khăn khi đưa vào các hốc sâu, dễ tạo bọt khí tại góc xoang.

GC everX Flow™ ra đời để khắc phục toàn bộ hạn chế đó: biến vật liệu gia cường sợi thành thể lỏng xúc biến (thixotropic flowable), đưa cơ chế "bê tông cốt thép" vào từng vi kẽ sâu nhất của xoang răng.

2. Bản chất công nghệ: "Bê tông cốt thép" trong lòng xoang trám

Không giống bất kỳ composite lỏng nào đang có mặt trên thị trường Việt Nam (thường chỉ giảm hạt độn để tăng độ chảy), GC everX Flow cấu tạo dựa trên sự phối hợp vật liệu chuyên sâu:

2.1. Công nghệ sợi vi thủy tinh E-Glass & Tỷ lệ co dãn tối ưu (OAR)

• Kích thước vi sợi: Sợi thủy tinh E-glass bên trong everX Flow có đường kính cực mảnh (chỉ khoảng 6 µm) và chiều dài được tính toán theo công nghệ OAR (Optimised Aspect Ratio) với tỷ lệ co dãn chiều dài/đường kính > 30

• Kích thước này đủ nhỏ để bơm qua đầu kim tip nhỏ giọt mà không bị tắc nghẽn, nhưng đủ vượt qua "chiều dài tới hạn" (critical fiber length) để truyền ứng suất hiệu quả từ nền nhựa sang sợi.

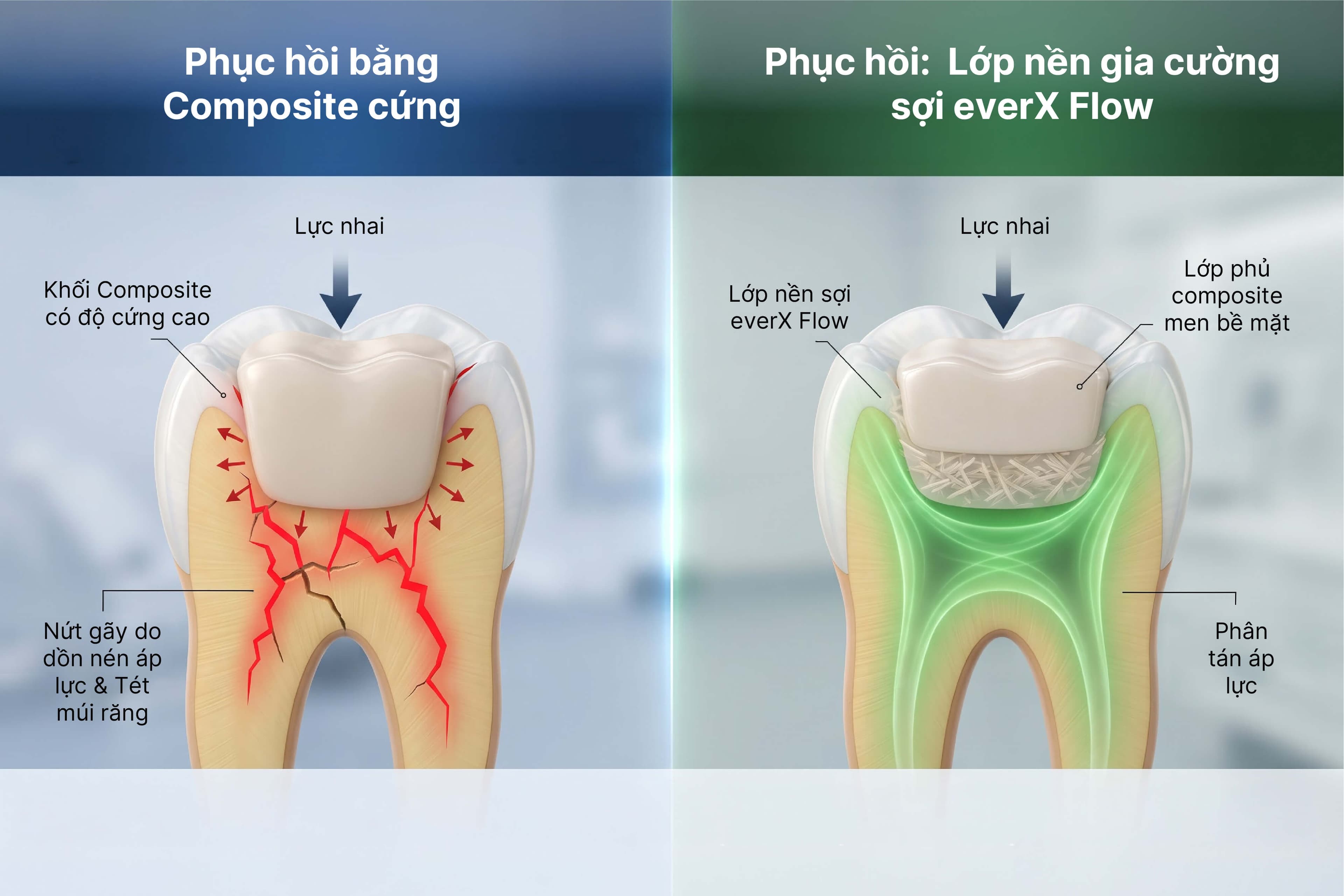

2.2. Kháng nứt thảm khốc: Hiệu ứng Crack Deflection & Fiber Bridging

Khi một vết nứt vi thể từ bề mặt men nhân tạo phát triển chạm đến lớp everX Flow:

1. Crack Deflection (Lệch hướng nứt): Thay vì xé thẳng xuống sàn tủy hay chân răng, vết nứt đụng phải các thanh sợi thủy tinh vô hướng và bị bẻ cong sang phương ngang vô hại.

2. Crack Bridging (Bắc cầu liên kết): Các sợi thủy tinh bắc ngang qua khe nứt, giữ chặt khối vật liệu lại. Thử nghiệm uốn gãy tại Đại học Lyon (Pháp) cho thấy: trong khi các composite khối khác gãy đôi thành hai mảnh rời rạc, mẫu everX Flow dù nứt nhưng vẫn dính liền một khối, loại bỏ nguy cơ vỡ toác thân răng.

2.3. Tính chất xúc biến Thixotropic thông minh

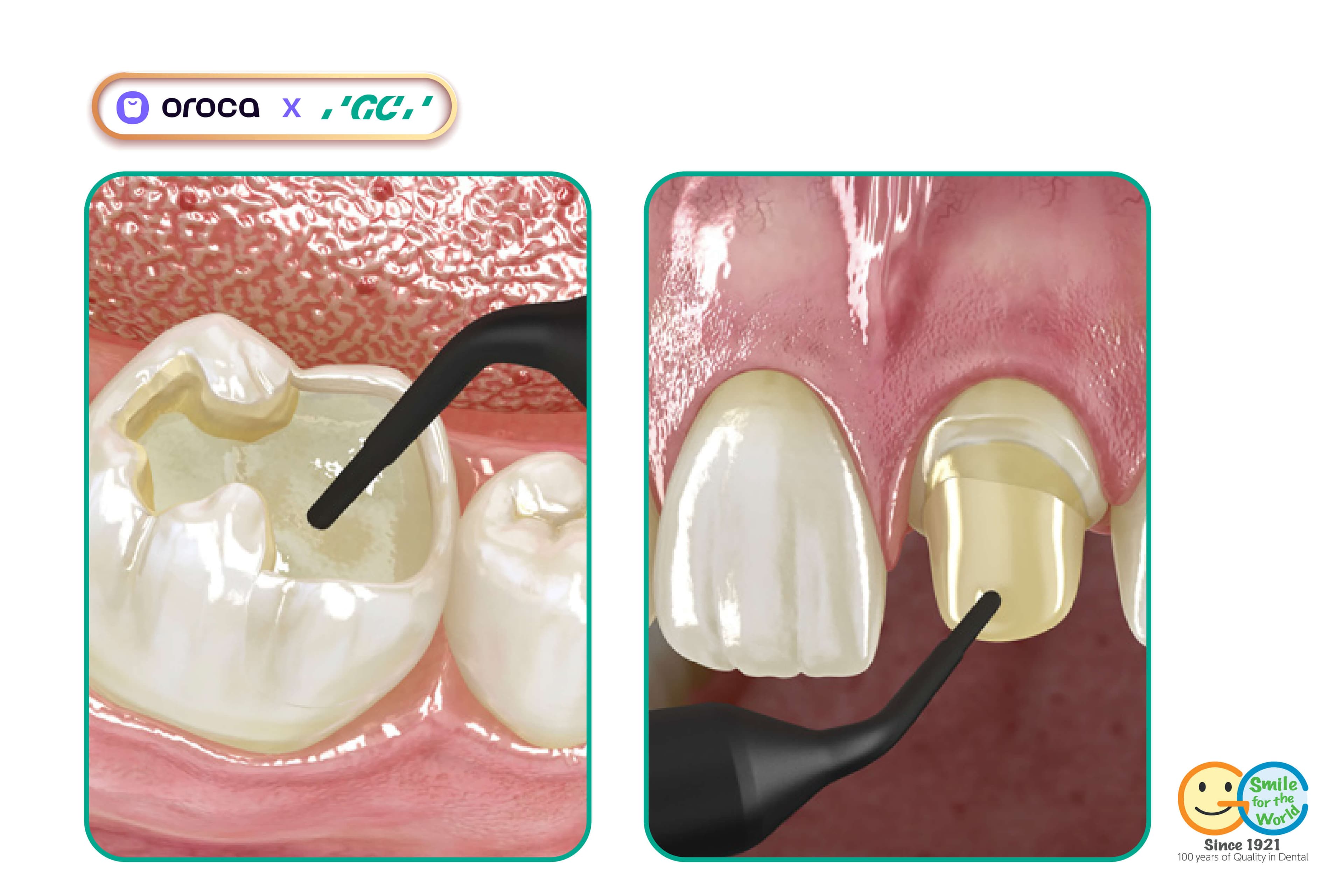

Dưới áp lực đẩy của piston bơm, độ nhớt của everX Flow giảm xuống, len lỏi và tự làm phẳng đáy xoang. Ngay khi buông tay khoan/ống bơm, vật liệu lập tức ổn định hình thái, không bị chảy sụp (non-slumping), cho phép kiểm soát tốt ở cả những ca phục hồi thành xoang hàm trên.

3. Thông số kỹ thuật của GC everX Flow™

Dữ liệu tổng hợp từ Bảng dữ liệu an toàn (SDS), Tài liệu kỹ thuật chuyên sâu (Comprehensive Technical Guide) của GC và tiêu chuẩn ISO 4049:

4. Phân tích lâm sàng: Ưu điểm & Nhược điểm trung thực

Một chuyên gia vật liệu chân chính không bao giờ thần thánh hóa sản phẩm. Dưới đây là phân tích khách quan giúp bác sĩ cân nhắc:

4.1. Ưu điểm lâm sàng

• Tăng tỷ lệ sống còn của răng yếu: Là vật liệu tốt nhất hiện nay để trám các răng có thành ngà quá mỏng, răng nứt (Cracked Tooth Syndrome), hoặc răng sau lấy tủy mà bệnh nhân chưa có điều kiện bọc mão/onlay sứ.

• Tiết kiệm thời gian với Bulk Shade: Chiều sâu trùng hợp 5.5 mm giúp bác sĩ bơm một lần duy nhất vào đáy xoang sâu mà không lo ngại hiện tượng chưa trùng hợp ở đáy (undercure).

• Thao tác êm ái: Dạng lỏng giúp loại bỏ hoàn toàn các lỗi bọt khí kẹt dưới đáy xoang – nhược điểm cố hữu của everX Posterior dạng đặc trước đây.

• Tái tạo cùi vững chắc: Khi mài cùi răng chịu lực, mũi khoan lướt qua everX Flow cho cảm giác chắc tay tương tự như đang cắt trên ngà răng thật, không bị giòn vỡ bờ mép.

4.2. Nhược điểm & Giới hạn bắt buộc

• Bắt buộc phải phủ lớp Composite men (No Surface Exposure): Tuyệt đối không để everX Flow tiếp xúc trực tiếp với khớp cắn hay môi trường miệng. Vi sợi thủy tinh nếu lộ ra ngoài sẽ bị nước bọt tác động, tăng độ nhám cơ học, gây mòn răng đối diện và không thể đánh bóng đạt độ bóng men (gloss).

• Dentin Shade không thể trám khối dày: Nhiều nha sĩ nhầm lẫn bơm Dentin Shade một khối 4–5 mm dẫn đến đáy xoang không trùng hợp, gây viêm tủy do monomer tự do rò rỉ.

• Độ trong của Bulk Shade: Bulk shade có độ trong suốt cao để ánh sáng xuyên thấu sâu 5.5 mm. Nếu trám ở những xoang sát đường viền nướu phía ngoài hoặc răng đổi màu nặng, ánh đen/tối từ xoang có thể ánh ra ngoài nếu lớp composite phủ không đủ độ đục.

7. 4 sai lầm cần tránh khi thao tác lâm sàng

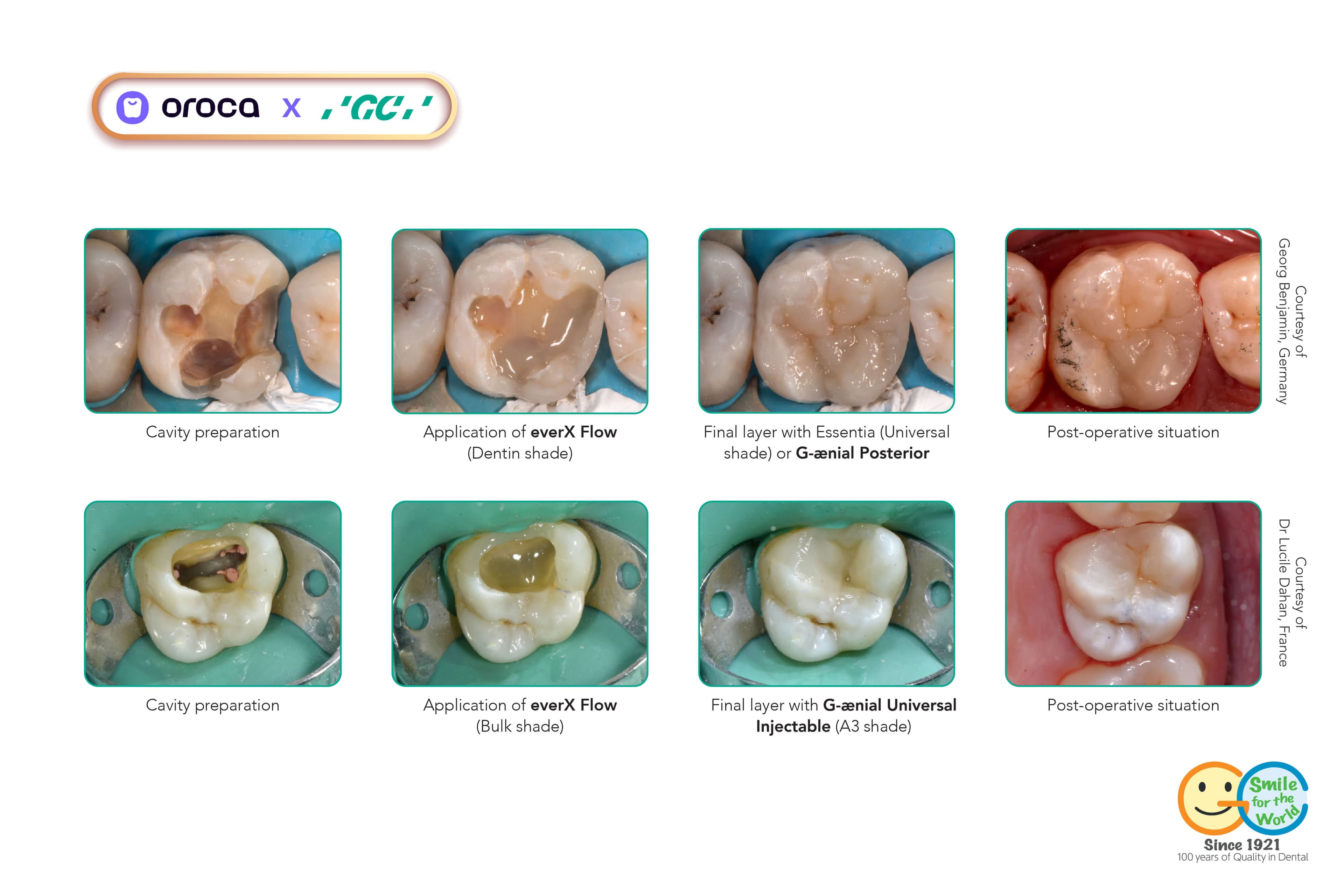

1. Sai lầm 1: Để lộ everX Flow ở diện tiếp xúc mặt nhai.

   Hậu quả: Sau vài tháng, ma trận nhựa bị mòn để lộ các đầu sợi thủy tinh lởm chởm, mài mòn răng đối vận cực nhanh và gây tích tụ mảng bám vi khuẩn.

2. Sai lầm 2: Nhầm lẫn độ sâu trùng hợp giữa 2 màu (Shade).

   Hậu quả: Bơm Dentin Shade một lớp dày 4 mm vì nghĩ "đây là Bulk-fill". Kết quả là 2 mm ở đáy xoang không thể đông cứng, giải phóng độc tính monomer gây tấy buốt kéo dài và dẫn đến chết tủy âm thầm.

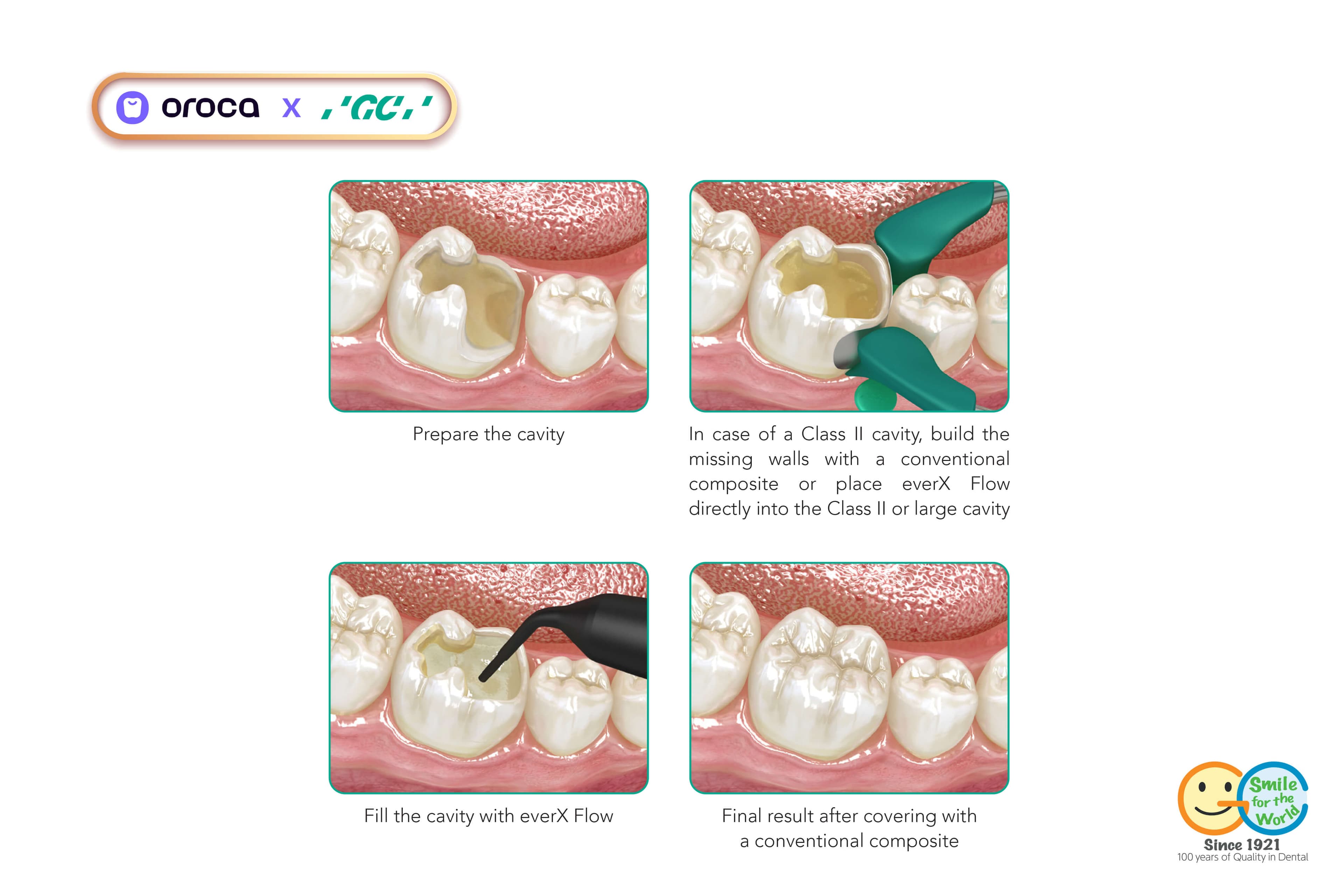

3. Sai lầm 3: Không dựng thành kẽ xoang II trước.

   Hậu quả: Đưa everX Flow trực tiếp ra thành kẽ răng khiến bề mặt kẽ bị nhám sợi thủy tinh, gây rách chỉ nha khoa của bệnh nhân và viêm nhú lợi mạn tính.

4. Sai lầm 4: Chiếu đèn bằng máy quang trùng hợp yếu.

   Hậu quả: Bulk Shade đạt độ sâu 5.5 mm chỉ khi đèn quang trùng hợp đạt cường độ chuẩn. Các dòng đèn cũ pin chai hoặc góc chiếu lệch sẽ không thể kích hoạt quang trùng hợp ở đáy xoang sâu.

Trích dẫn tài liệu tham khảo chuyên ngành (Scientific References)

1. GC Corporation (2019–2024): everX Flow™ Instructions for Use (IFU Ref: 25178_IFU_everX_Flow_E_260344TZ). GC Europe & SouthEast Asia.

2. GC Australasia Dental: everX Flow Technical Brochure & Clinical Guide (Ref: F575 07/19).

3. Garoushi S., Gargoum A., Vallittu P.K., Lassila L. (2018): "Short fibre-reinforced composite restorations: A review of the current literature." Journal of Investigative and Clinical Dentistry, e12330.

4. Lassila L., Keulemans F., Vallittu P.K., Garoushi S. (2020): "Characterization of restorative short-fiber reinforced dental composites." Dental Materials Journal, 39(6): 992–999. (Đo lường độ dai gãy $2.8\text{ MPa}\cdot\text{m}^{1/2}$ và độ bền uốn $147\text{ MPa}$).

5. Tiu J., et al. (University of Lyon / University of Turku): "Evaluation of crack deflection and fracture toughness of SFRC substructures under static and dynamic loading." Biomaterials Research Archive.
