GC everX Posterior được thiết kế độc quyền để thay thế ngà răng đã mất trong các xoang răng sau kích thước lớn (đặc biệt là xoang 3 mặt, mất múi) và răng sau điều trị tủy. Với độ dai gãy kháng nứt tương đương ngà răng thật, triệt tiêu nguy cơ nứt tét chẻ dọc thân-chân răng.
Hai quy tắc lâm sàng bắt buộc của GC everX Posterior:
- Bắt buộc phải dựng vách kẽ bằng composite thông thường trước khi đặt vật liệu (Centripetal build-up technique).
- Bắt buộc phủ lớp composite men dày 1–2 mm lên mặt nhai; không bao giờ để sợi thủy tinh tiếp xúc trực tiếp với môi trường miệng.
1. Từ "nỗi ám ảnh tét múi răng" đến cuộc cách mạng sợi thủy tinh
Vào những năm 2005–2010 tại Việt Nam, sự thoái trào của Amalgam mở đường cho thời hoàng kim của Composite . Giới nha sĩ thời điểm đó từng kỳ vọng rằng chỉ cần keo dán (bonding) thế hệ mới kết hợp với composite hạt độn lai (micro-hybrid) có độ cứng cao là có thể phục hồi mọi tổn thương mô răng.
Nhưng sau 5 năm theo dõi các ca lâm sàng xoang MOD lớn hoặc răng cối sau điều trị nội nha, một thực tế tàn nhẫn phơi bày: Miếng trám composite hạt độn càng cứng, răng càng dễ nứt tét. Dưới lực nhai nghiền, khối composite truyền thống hoạt động như một "chiếc nêm cơ học" (wedge effect). Nó không hề hấp thụ xung lực mà truyền nguyên vẹn áp lực sang hai thành ngà mỏng manh còn lại. Kết quả là những đường nứt chẻ dọc chân răng (vertical root fracture) xuất hiện, biến một chiếc răng có thể cứu vãn thành một ca nhổ bỏ để cấy Implant.
Năm 2013, Tập đoàn GC đã làm thay đổi hoàn toàn cục diện khi trình làng GC everX Posterior. Thay vì tiếp tục cuộc đua tăng độ cứng bề mặt vô nghĩa, GC đưa ra triết lý: "Hãy trả lại cho ngà răng những gì thuộc về ngà răng". Đó là tính dẻo dai, độ hấp thụ xung lực và khả năng chặn đứng vết nứt bằng mạng lưới sợi thủy tinh vi thể định hướng ngẫu nhiên.
2. Giải mã công nghệ Semi-IPN và vi sợi E-Glass của GC everX Posterior
Sức mạnh thực sự của everX Posterior đến từ sự kết hợp của 3 yếu tố cốt lõi:
2.1. Kích thước vi sợi E-Glass: ∅ 17 µm x 1 - 2 mm
Khác với thế hệ sau là everX Flow (sử dụng vi sợi siêu mảnh để bơm qua kim), everX Posterior giữ nguyên kích thước sợi dài 1 - 2mm
-
Chiều dài này vượt xa "chiều dài tới hạn" (critical fiber length), cho phép sợi chịu áp lực kéo cực đại trước khi nền nhựa bị phá hủy.
-

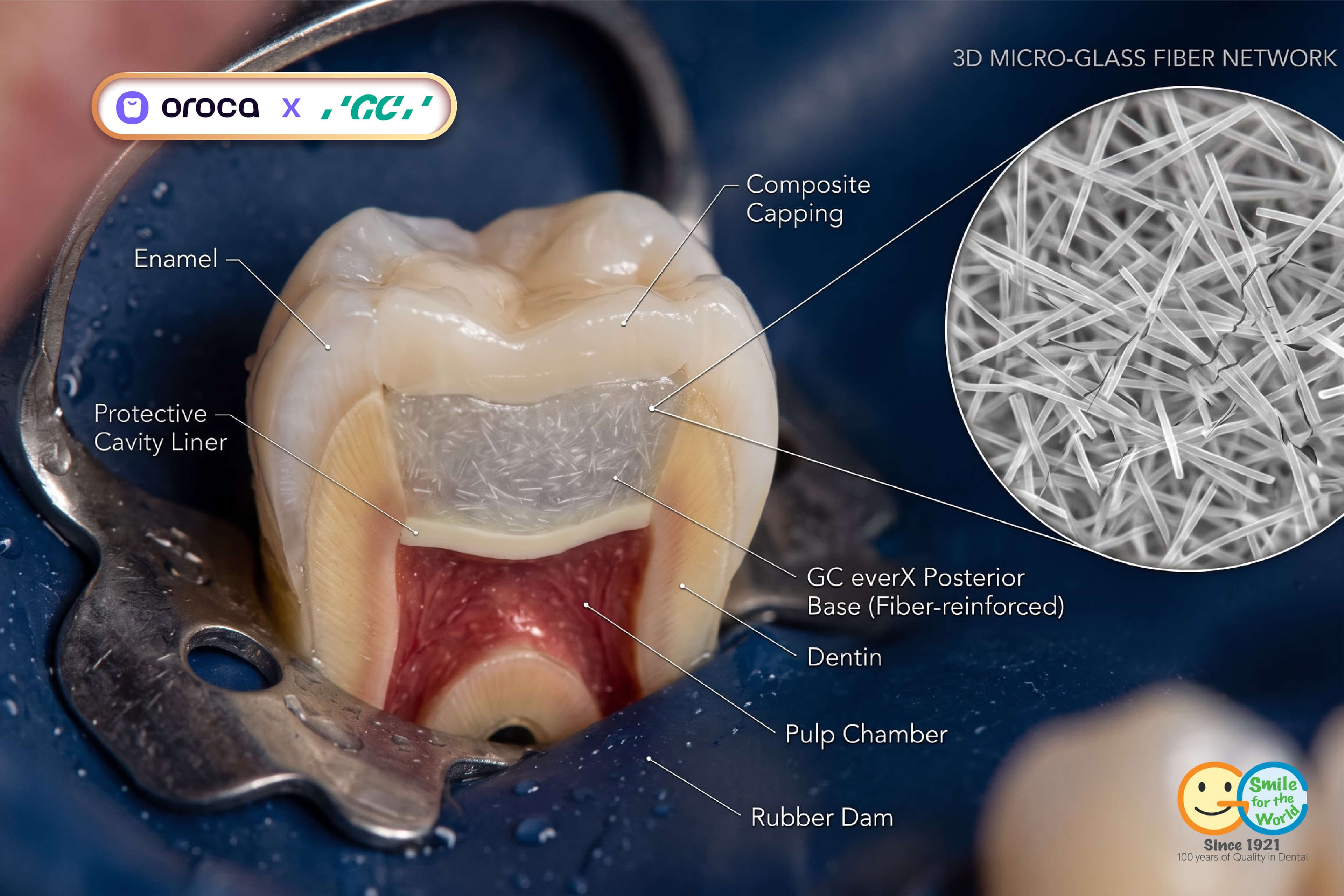

Dưới kính hiển vi (SEM), khi bị ép nén trong xoang răng, các sợi thủy tinh đan chéo vào nhau tạo thành cấu trúc mạng lưới hình chữ "X" chồng lớp.
2.2. Ma trận Semi-IPN (Semi-Interpenetrating Polymer Network)
Đa số composite dùng nền nhựa liên kết chéo hoàn toàn (cross-linked matrix). EverX Posterior kết hợp thêm chuỗi tuyến tính PMMA (Polymethyl methacrylate) vào khung nhựa Bis-GMA/TEGDMA:
-
Chuỗi PMMA đóng vai trò như các "vùng đệm dẻo", hấp thụ năng lượng biến dạng khi chịu tải trọng va đập.
-
Quan trọng hơn, semi-IPN cho phép các monomer của lớp keo dán hoặc composite phủ bên trên thẩm thấu sâu vào bề mặt (monomer interdiffusion), tạo ra mối liên kết hóa-cơ học bền vững giữa lớp lõi sợi và lớp men phủ ngoài mà không sợ bong tróc vi thể.
2.3. Khắc chế hệ số C-Factor và kiểm soát co ngót phương ngang
Hệ số co ngót (volumetric shrinkage) của everX Posterior là khoảng 4.5%, tương đương các composite thông thường. Tuy nhiên, sự khác biệt nằm ở hướng co ngót:
-
Các sợi thủy tinh định hướng ngẫu nhiên giúp triệt tiêu độ co ngót theo phương ngang (minimal horizontal shrinkage).
-
Thay vì co kéo giật các thành ngà răng vào tâm xoang trám (gây hở bờ vi thể và ê buốt sau trám), lực co ngót được định hướng theo trục dọc, bảo vệ thành xoang mỏng manh khỏi ứng suất căng xé.
3. Bảng thông số kỹ thuật GC everX Posterior
Số liệu kỹ thuật được chuẩn hóa từ Hướng dẫn sử dụng (IFU), Sách thông số kỹ thuật GC Corporation và tiêu chuẩn ISO 4049:
| Chỉ số kỹ thuật | Thông số chuẩn của GC everX Posterior | Giá trị đối chiếu lâm sàng |
| Quy cách đóng gói (SKU) | Hộp 15 tép nhồi (Unitips 0.13mL / 0.25g) hoặc 50 tép | Bơm trực tiếp bằng súng Unitip Applier II |
| Phân loại ISO 4049 | Type 2, Class 2, Group 1 | Composite phục hồi trực tiếp gốc polymer |
| Màu sắc (Shade) | Universal Shade duy nhất (Độ trong mờ bán thấu quang) | Tối ưu hóa cho ánh sáng xuyên sâu qua lớp sợi |
| Độ sâu trùng hợp (Depth of Cure) | 4.0 - 5.0mm | Trám khối dày 4mm trong một lần chiếu duy nhất |
| Độ dai gãy | 2.40 - 2.80 MPa m1/2 | Ngà răng thật: 1.79 - 3.08; Composite thường: 1.1 - 1.4 |
| Độ bền uốn (Flexural Strength) | 130 - 140MPa | Tiêu chuẩn ISO 4049 yêu cầu tối thiểu 80MPa |
| Tổng hàm lượng chất độn | 76% trọng lượng, 57% thể tích (vol) | Chịu lực nén ép cao vùng răng cối |
| Cấu trúc sợi gia cường | Sợi E-glass silane hóa | Ngăn chặn và bẻ gãy hướng lan truyền vết nứt |
| Hạt độn vô cơ | Barium borosilicate glass | Điền đầy khe hở giữa các sợi |
| Hệ ma trận nhựa (Matrix) | Bis-GMA, TEGDMA, PMMA (Semi-IPN) | Tăng độ dẻo dai và tối ưu hóa liên kết dán dính |
| Độ cản quang (Radiopacity) | 290%Al (Rất cao) | Dễ dàng kiểm tra bờ viền và đáy xoang trên phim tia X |
| Thời gian chiếu đèn | 10s (Đèn LED >1200 mW/cm2 / 20s (Đèn >700mW/cm2 | Tiết kiệm thời gian thao tác trên ghế máy |
| Điều kiện bảo quản | Nơi khô tối, nhiệt độ 4 - 25 độ C | Hạn sử dụng: 3 năm kể từ ngày sản xuất |
4. Phân tích lâm sàng: Ưu điểm độc nhất & Nhược điểm cần đối diện
4.1. Ưu điểm vượt trội (The Strengths)
-
Tăng gấp đôi khả năng chịu tải của răng: Thử nghiệm tại Đại học Lyon và Turku chứng minh: Cấu trúc phục hồi hai lớp (everX Posterior + Composite phủ ngoài) có thể chịu tải lực nhai lên tới >2500N, cao gấp đôi so với việc trám hoàn toàn bằng composite hạt độn thông thường.
-

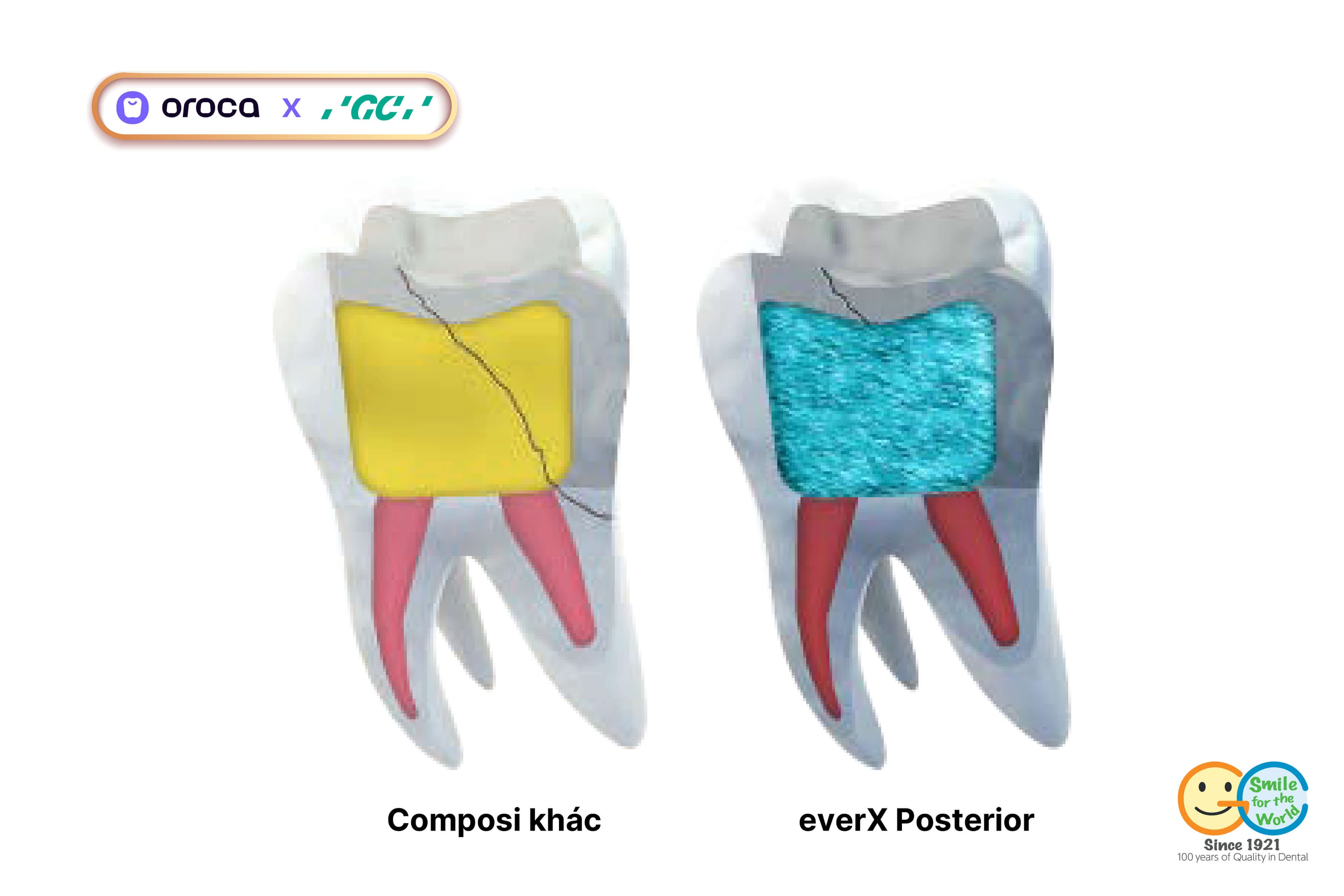

Biến gãy răng thảm khốc thành gãy răng có thể sửa chữa: Nếu chịu lực va đập vượt ngưỡng cực hạn, vết nứt khi chạm tới lớp everX Posterior sẽ bị bẻ ngang sang thân răng bên trên đường viền nướu. Chiếc răng không bao giờ bị nứt chẻ dọc chân răng, bảo tồn được chân răng để làm mão phục hình.
-
Tối ưu hóa thời gian với chiều sâu 4 mm: Cho phép nha sĩ đắp một khối lớn 4mm ở các xoang sâu mà không cần chia nhỏ từng lớp 2mm phức tạp, hạn chế tối đa nguy cơ bọt khí giữa các lớp.
4.2. Nhược điểm & Hạn chế thao tác
-
Độ đặc và sợi dài gây thách thức khi nhồi nén: Do chứa sợi dài 1 - 2mm, vật liệu có tính chất "xơ" và đặc. Nếu thao tác đặt vật liệu vụng về, nha sĩ rất dễ để sót khoảng trống (voids) tại các góc nhị diện nhọn ở đáy xoang.
-
Kích thước xoang hạn chế: Theo hướng dẫn IFU, xoang trám phải có ít nhất một chiều ngang rộng hơn 3mm thì các sợi thủy tinh mới có đủ không gian để tự do định hướng và phát huy tác dụng gia cường. Không dùng cho các xoang rãnh nhỏ hẹp.
-
Tuyệt đối không được lộ diện: Sợi thủy tinh nếu tiếp xúc với khoang miệng sẽ bị thủy phân bởi nước bọt, tạo bề mặt nhám xơ xác làm mòn răng đối diện nghiêm trọng và tăng lắng đọng mảng bám vi khuẩn.
5. Kỹ thuật lâm sàng chuẩn IFU: Bí quyết "Snow-Plow" và Dựng vách men kẽ

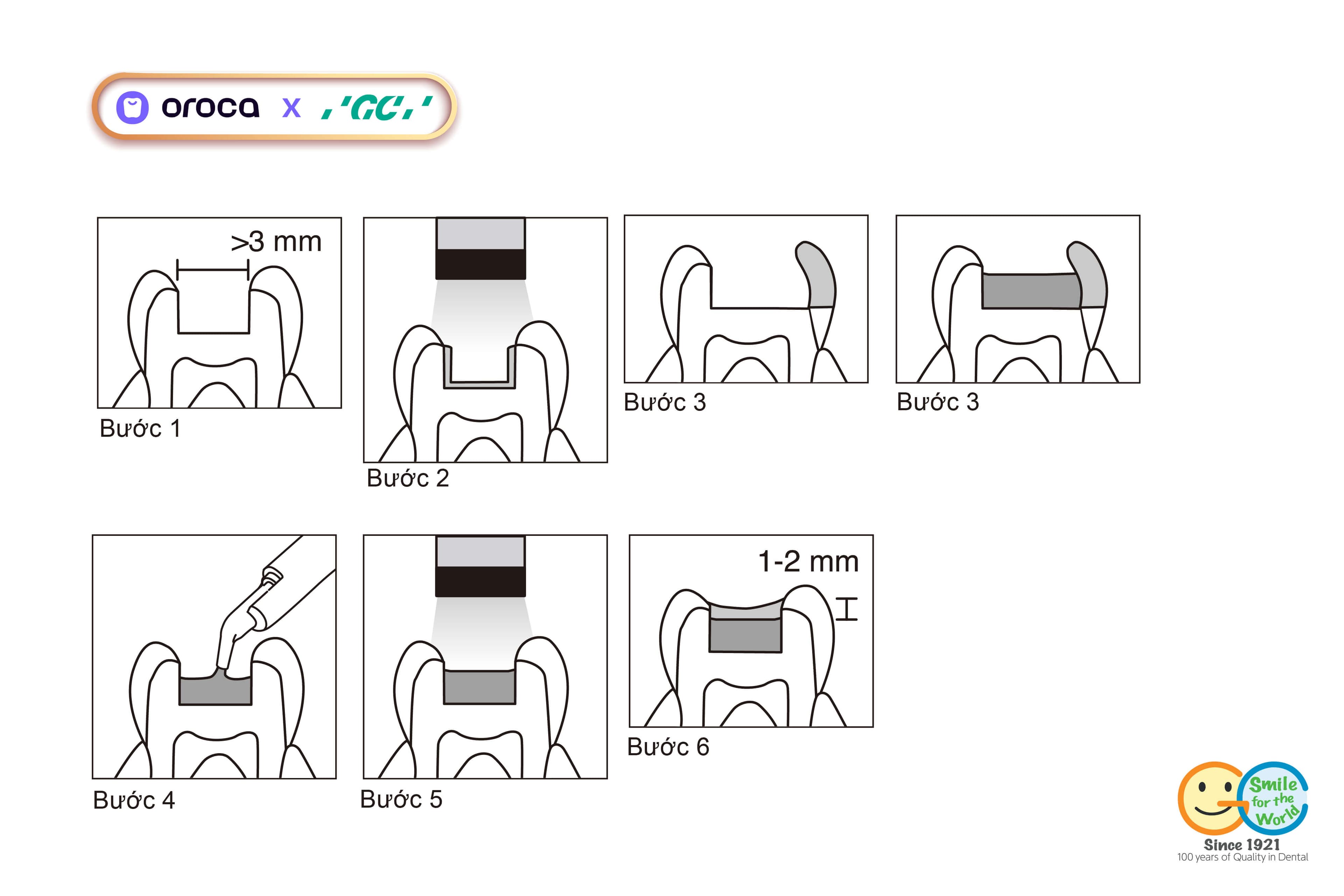

Để phục hồi đạt được tuổi thọ trên 15 năm, nha sĩ bắt buộc phải áp dụng quy trình 6 bước chuẩn mực:
Bước 1: Chuẩn bị xoang & Cách ly tuyệt đối
-
Đặt đê cao su (Rubber Dam). Nước bọt và dịch nướu sẽ phá vỡ liên kết silane của sợi thủy tinh.
-
Loại bỏ toàn bộ ngà mủn mục. Bo tròn tất cả các góc nhị diện nhọn. Kiểm tra thước đo: xoang phải có chiều ngang tối thiểu 3mm
Bước 2: Dán dính sinh học (Adhesive Protocol)
-
Áp dụng kỹ thuật xoi mòn men chọn lọc (Selective Enamel Etching) với Acid Phosphoric 37% trong 15 giây.
-
Thoa keo dán nha khoa (ưu tiên dòng keo chứa monomer 10-MDP như G-Premio BOND hoặc G-BOND), thổi khô nhẹ 5 giây và chiếu đèn.
Bước 3: Dựng thành men tiếp cận (Bắt buộc theo IFU - Centripetal Build-up)
-
Đặt đai ma trận (matrix band) và chêm gỗ ôm khít bờ nướu.
-
Nguyên tắc sống còn: Dùng composite hạt độn thông thường (ví dụ: G-ænial Posterior) đắp dựng thành bên kẽ răng dày 1mm trước.
-
Ý nghĩa: Biến xoang Class II (hoặc MOD) thành một chiếc "hộp kín" Class I. Cách này đảm bảo sợi thủy tinh của everX Posterior không bao giờ bị hở ra diện tiếp xúc kẽ răng.

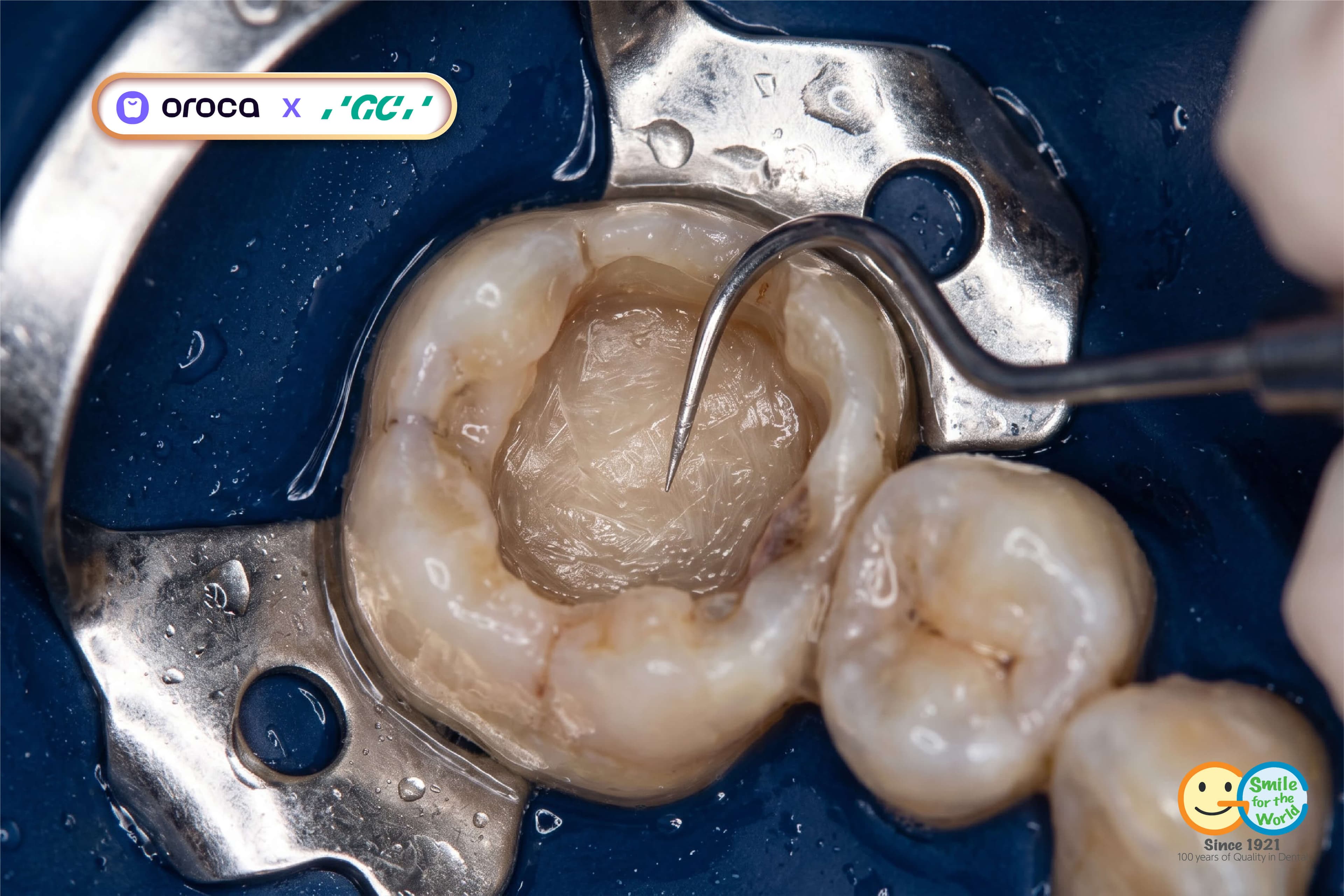

Bước 4: Đặt everX Posterior & Kỹ thuật "Snow-Plow" lót sàn
-
Mẹo lâm sàng từ IFU (Clinical Hint): Quét một lớp composite lỏng mỏng ($0.5\text{ mm}$) như G-ænial Flo X vào đáy xoang sâu.
-
Không chiếu đèn lớp lỏng vội: Bơm trực tiếp everX Posterior từ tép Unitip đè lên lớp composite lỏng (Kỹ thuật Snow-Plow). Khối composite đặc sẽ đẩy composite lỏng tràn vào mọi kẽ ngách vi thể, triệt tiêu hoàn toàn nguy cơ kẹt bọt khí ở đáy xoang.
-
Dùng cây nhồi phẳng ấn nén nhẹ nhàng theo phương thẳng đứng. Đảm bảo độ dày lớp everX Posterior tối đa là 4.0mm và dừng lại cách mặt nhai 1.0 - 2.0mm.
Bước 5: Trùng hợp quang hóa (Light-Curing)
-
Đặt đầu đèn sát bề mặt miếng trám. Chiếu 10 giây với đèn LED cường độ cao (>1200 mW/cm2) hoặc 20 giây với đèn tiêu chuẩn (>700 mW/cm2).
Bước 6: Đắp phủ lớp men (Enamel Capping) và Hoàn thiện
-
Điền đầy 1 - 2mm còn lại trên mặt nhai bằng composite phục hồi thông thường (G-ænial Posterior hoặc Kalore).
-
Tạo hình rãnh giải phẫu múi rãnh, trùng hợp và đánh bóng hoàn tất bằng đĩa mài hoặc đầu cao su chuyên dụng.
7. Cảnh báo sai lầm lâm sàng và chống chỉ định từ IFU
-
Tuyệt đối không dùng che tủy trực tiếp (Direct Pulp Capping): IFU của hãng cảnh báo nghiêm ngặt: everX Posterior không được tiếp xúc trực tiếp với tủy răng hở. Nếu xoang sát tủy, bắt buộc phải che chở tủy trước bằng Calcium Hydroxide hoặc xi măng Bioceramic chuyên dụng.
-
Không trám vào xoang quá hẹp (<3mm): Việc cố nhồi sợi dài 1 - 2mm vào xoang rãnh hẹp của răng tiền cối nhỏ sẽ làm sợi bị uốn cong gượng ép, tạo áp lực ngược đẩy vật liệu bong khỏi thành ngà.
-
Cấm tuyệt đối tiếp xúc với hợp chất chứa Eugenol: Eugenol trong các loại xi măng trám tạm (như ZOE) sẽ ức chế hoàn toàn quá trình trùng hợp gốc tự do của ma trận nhựa trong everX Posterior, khiến vật liệu ở đáy xoang bị mềm nhũn vĩnh viễn.
Tham chiếu khoa học & Bằng chứng kiểm định độc lập
-
GC Corporation Official Documentation:
everX Posterior Instructions for Use (IFU Ref: 22768_IFU_everX_Posterior_E_251027DK) & Product Technique Brochure. Xem trực tiếp tại: GC SouthEast Asia - everX Posterior.
-
Garoushi, S., Sailynoja, E., Vallittu, P. K., & Lassila, L. (University of Turku, Finland):
"Physical properties and depth of cure of a new short fiber-reinforced composite." Dental Materials, 29(8), 835–841 (2013). Công trình nghiên cứu gốc đặt nền móng cho sự ra đời của everX Posterior. PubMed PMID: 23726145.
-
Lassila, L., et al. (2020):
"Characterization of restorative short-fiber reinforced dental composites." Dental Materials Journal, 39(6): 992–999. Khảo sát cấu trúc mạng vi sợi và giá trị độ dai gãy kháng nứt cơ học đạt ngưỡng $2.8\text{ MPa}\cdot\text{m}^{1/2}$.
-
Tiêu chuẩn Quốc tế ISO 4049:2019:
Dentistry — Polymer-based restorative materials. Phương pháp chuẩn hóa đo độ sâu trùng hợp, độ bền uốn và độ cản quang cho vật liệu composite nha khoa. Truy cập: ISO Standard 4049.
