Thông qua hệ thống súng định lượng chuyên dụng Paste Pak Dispenser, sản phẩm tự động cân chỉnh chính xác tỷ lệ thể tích 1.4 : 1.0, rút ngắn 70 - 77% thời gian thao tác và triệt tiêu hoàn toàn bọt khí khi trộn chỉ trong 10 giây. Sở hữu độ dày màng hạt kỷ lục chỉ 3 µm (mỏng hơn cả hồng cầu) cùng độ bền nén 122 MPa, GC FujiCEM bảo đảm phục hình xuống hết đường hoàn tất, triệt tiêu nguy cơ cộm khớp và bảo vệ tủy răng không bị kích thích ê buốt.
1. FujiCEM Giải Quyết Vấn Đề Gì Của Dạng Bột - Nước Truyền Thống?

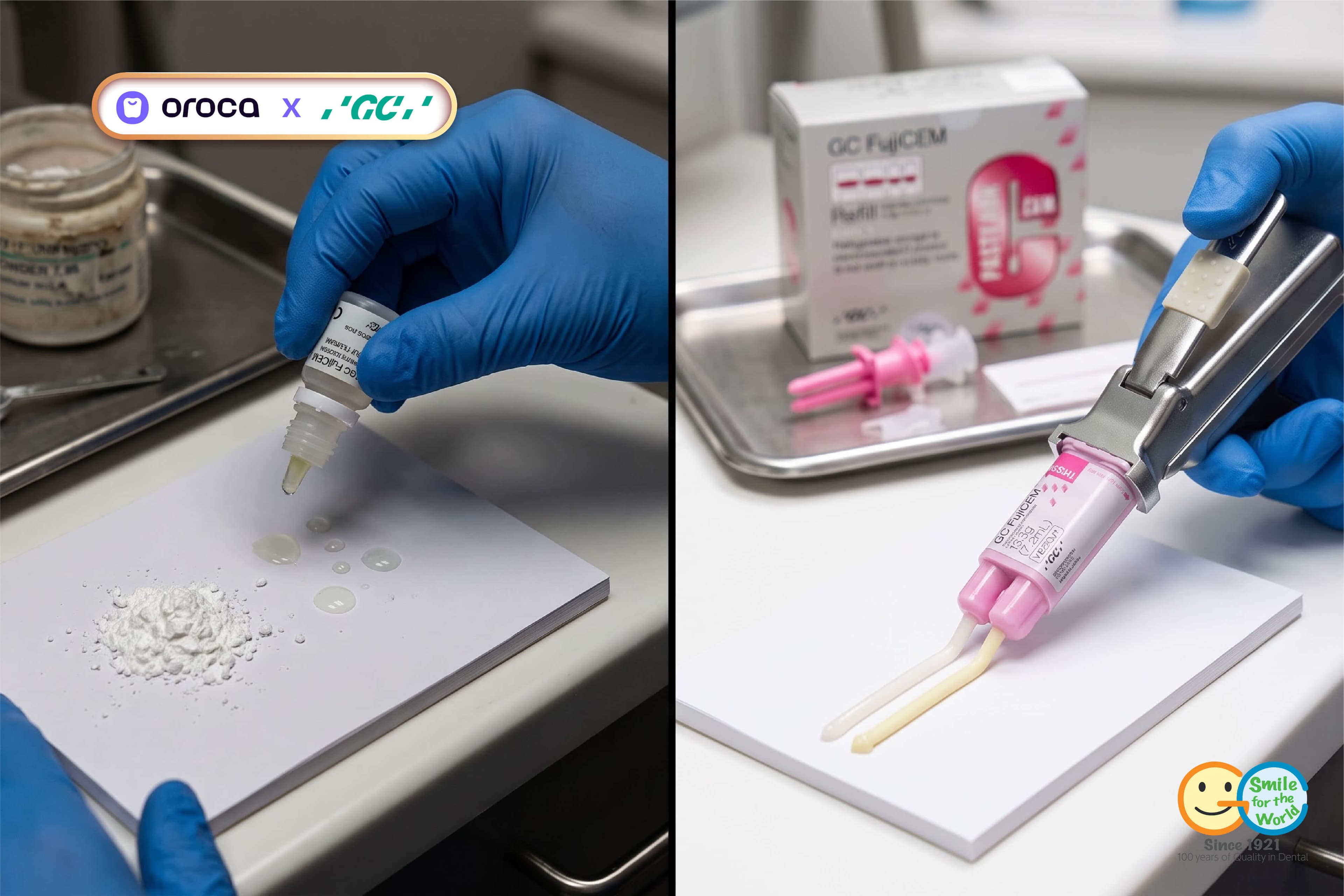

Ở các dòng xi măng GIC truyền thống dạng bột và nước (như Fuji 1), chất lượng miếng gắn phụ thuộc rất lớn vào người trộn:
-
Cầm nghiêng lọ nước thì giọt nước bị nhỏ, dẫn đến hỗn hợp quá đặc làm cộm khớp cắn.
-
Múc vơi muỗng bột hoặc nhỏ thừa nước thì xi măng bị loãng, làm giảm lực dán và dễ bị rã bờ sau một thời gian ăn nhai.
FujiCEM ra đời với hệ thống Paste Pak (tuýp đôi chứa sẵn 2 phần paste):
-

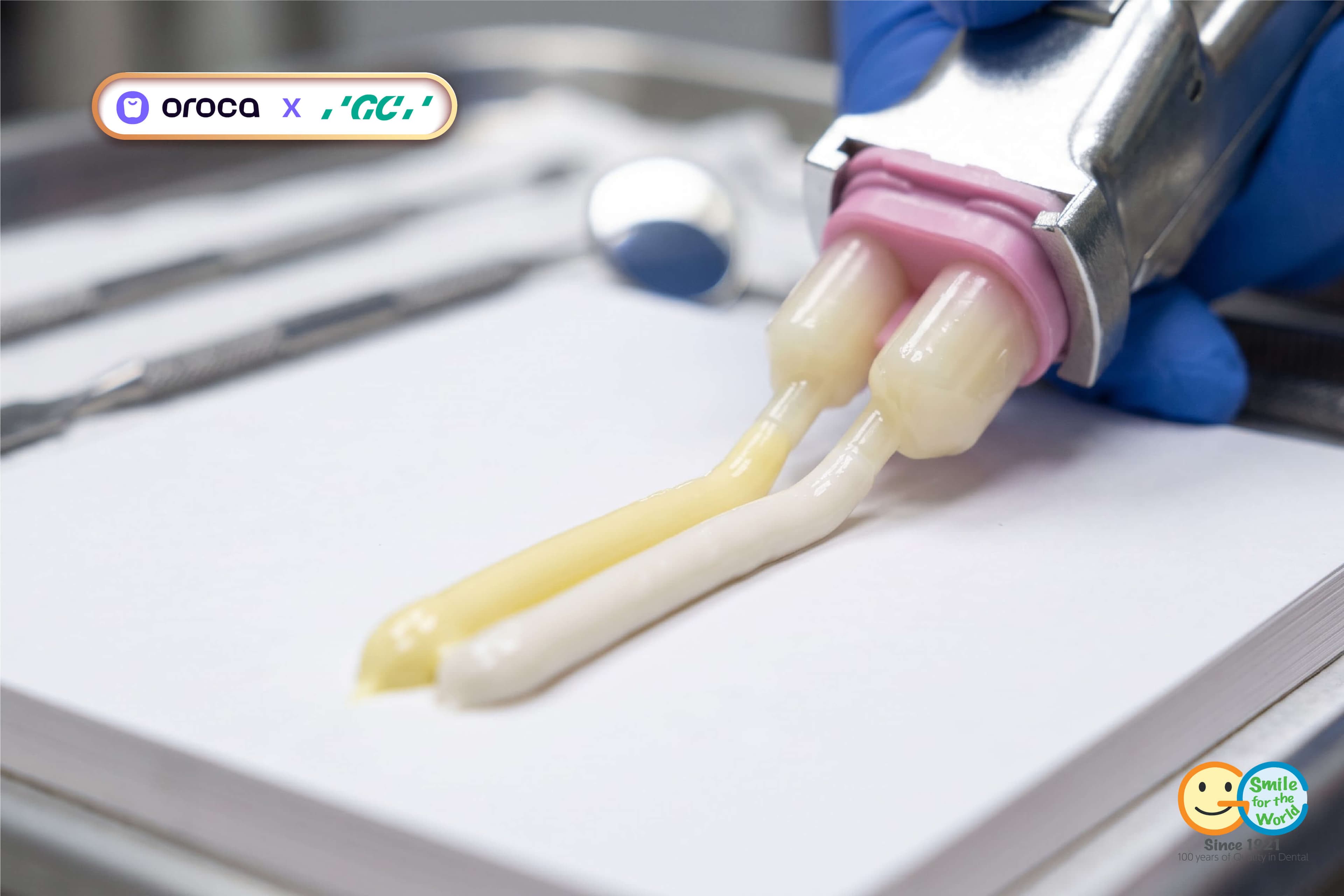

Một đầu súng bấm nhả ra đồng thời 2 dòng paste với tỷ lệ thể tích chuẩn xác 1:1.
-
Thao tác trộn cực kỳ nhanh gọn trong vòng 10–15 giây, hỗn hợp luôn đạt độ đồng nhất tuyệt đối về độ nhớt.
-
Loại bỏ hoàn toàn sự phập phù do cảm tính của người phụ tá, đảm bảo mỗi ca gắn răng đều đạt độ bền cơ học cao nhất.
2. Công nghệ vật liệu: Sự Kết Hợp Giữa GIC Và Hạt Nhựa
FujiCEM thuộc nhóm xi măng lai RMGI (Resin-Modified Glass Ionomer). Điều này có nghĩa là vật liệu sở hữu cùng lúc ưu điểm của hai nhóm vật liệu:
-
Không gây buốt tủy: Tương tự như GIC cổ điển, FujiCEM dán dính tốt trong môi trường cùi răng còn ẩm tự nhiên. Bác sĩ không cần sấy khô kiệt cùi răng, nhờ đó không làm xáo trộn dịch trong ống ngà và triệt tiêu cảm giác ê buốt.
-
Màng hạt siêu mỏng: Kích thước hạt độn được xử lý siêu mịn giúp màng xi măng khi ép chặt chỉ dày khoảng 10–13 µm (mỏng hơn nhiều so với tiêu chuẩn cho phép là 25 µm . Mão răng trượt êm ái xuống sát khít mà không bị đọng bọt khí.
Làm rõ thông số độ dày màng xi măng: 3µm và 10 - 13µm
-
Con số 3 µm (Công bố chính thức từ hãng GC): Trong brochure và bảng thông số kỹ thuật xuất bản bởi GC Corporation, độ dày màng hạt của FujiCEM được ghi nhận là 3µm. Đây là con số đo được trong điều kiện ép lực tối ưu khi hạt độn thủy tinh Fluoro-aluminosilicate siêu mịn dàn đều, thấp hơn rất nhiều so với mức trần 25µm của chuẩn ISO.
-
Con số 10 - 13µm (Kiểm nghiệm thực tế): Khi các trường đại học đo lường độc lập ở thời điểm thao tác thực tế (sau khi trộn 60–90 giây) hoặc đối với thế hệ nâng cấp sau này (FujiCEM 2 có thêm hạt độn chịu lực Force-FC), độ dày màng đo được dao động quanh mức 10 - 13µm
3. Bảng Thông Số Kỹ Thuật Của GC FujiCEM
Số liệu trích xuất từ tài liệu kỹ thuật chính thức của GC Corporation và tiêu chuẩn ISO 9917-2:
| Chỉ số kỹ thuật | Thông số kỹ thuật của GC FujiCEM | Ý nghĩa lâm sàng thực tế |
| Phân loại tiêu chuẩn | ISO 9917-2 (Type 1) | Xi măng gốc nước có bổ sung thành phần nhựa |
| Quy cách đóng gói | Hộp 2 tuýp đôi Paste Pak (13.3g) | Dùng kèm súng định lượng Paste Pak Dispenser |
| Tỷ lệ trộn | 1 : 1 theo thể tích (Tương đương 1.4g / 1.0g khối lượng) | Súng tự động canh chỉnh tỷ lệ chuẩn |
| Thời gian trộn | 10 – 15 giây | Trộn nhanh trên giấy không thấm |
| Thời gian làm việc | 3 phút 00 giây (ở nhiệt độ phòng 23°C) | Đủ thời gian quét lòng mão và đặt vào miệng |
| Thời gian đông kết trong miệng | 4 phút 30 giây (tính từ lúc bắt đầu trộn) | Răng được cố định chắc chắn |
| Độ dày màng xi măng (Film Thickness) | 3µm (Hãng công bố) / 10 - 13µm (Thực tế) | Mão trượt khít sát, không bị cộm khớp cắn |
| Độ bền nén (Compressive Strength) | ≈ 140 - 150 MPa | Chịu lực nhai nén bền bỉ ở vùng răng hàm |
| Độ bền uốn (Flexural Strength) | ≈ 35 - 40 MPa | Cao gấp đôi so với GIC thông thường (~15 MPa) |
| Độ hòa tan trong nước (Acid Erosion) | Đạt chuẩn ISO (≤1.0mm/h} | Bền vững, hạn chế tối đa nguy cơ rã bờ viền |
| Độ cản quang (Radiopacity) | Vượt chuẩn ISO (>200\Al) | Hiện rõ bờ viền trên phim X-quang |
4. Ưu Điểm Và Nhược Điểm Thực Tế
Ưu điểm
-
Chất lượng đồng đều: Cơ chế bơm tuýp đôi giúp xi măng luôn đạt tỷ lệ chuẩn xác, không lo tay nghề người trộn mới hay cũ.
-
Tiết kiệm thời gian: Chỉ mất 10–15 giây để trộn đều hai dải paste lại với nhau, giảm bớt áp lực thời gian khi cần gắn nhiều răng cùng lúc.
-
Không gây buốt răng: Vật liệu ưa ẩm tự nhiên, bám dính tốt trên cùi răng sống mà không đòi hỏi sấy khô kiệt hay quét keo dán phức tạp.
-

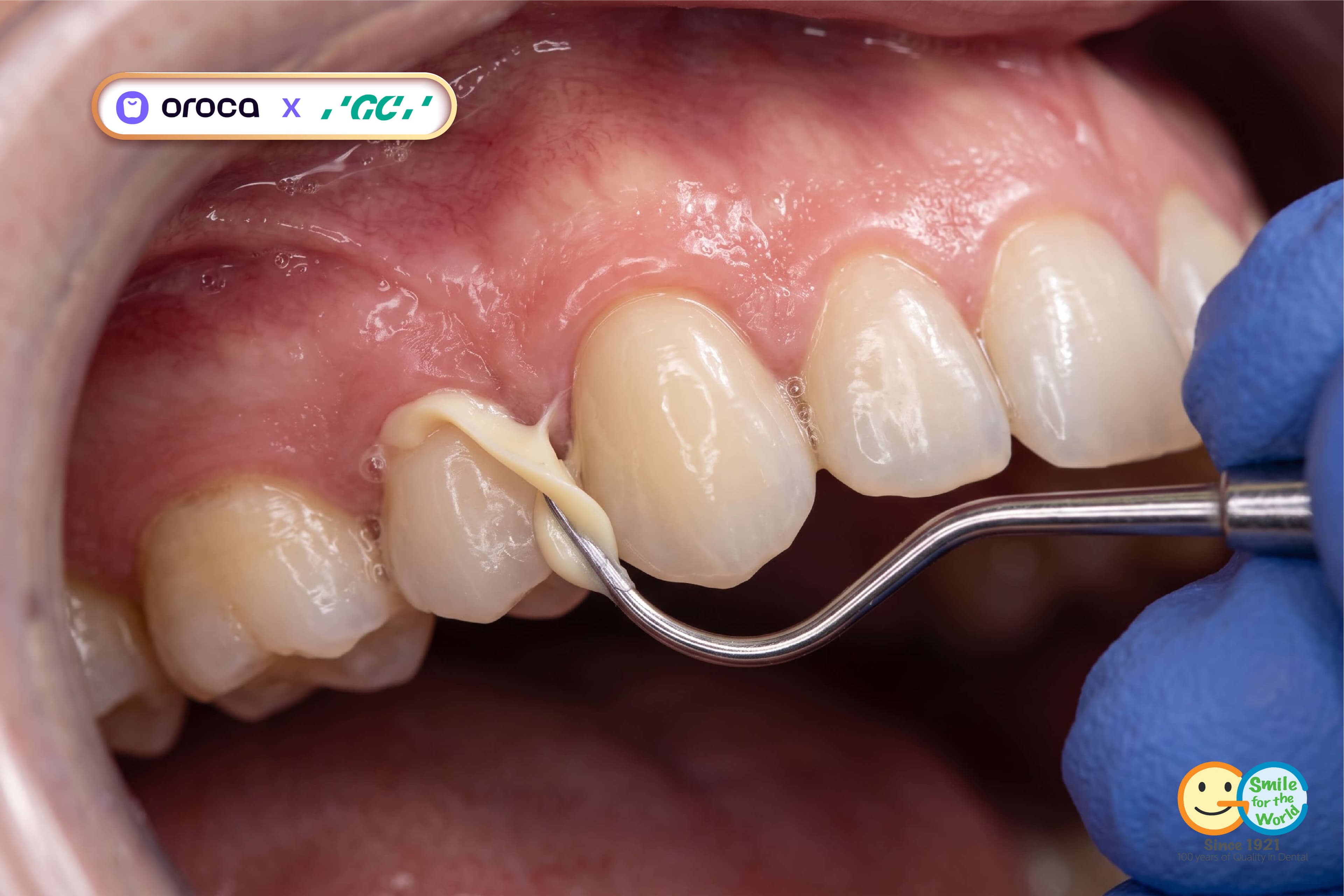

Dễ làm sạch phần thừa: Khi bắt đầu đông cứng, phần xi măng tràn ra nướu sẽ chuyển sang trạng thái dẻo gôm như cao su. Dùng dụng cụ khẽ gạt là toàn bộ phần thừa bong ra thành từng mảng sạch sẽ, không để lại vụn sắc nhọn gây viêm nướu.
-
Kháng vỡ bờ tốt: Thành phần hạt nhựa giúp viền xi măng dẻo dai hơn, không bị giòn vỡ dưới tác động của lực nhai.
Nhược điểm
-
Cần súng bấm chuyên dụng: Bắt buộc phải có súng Paste Pak Dispenser của GC để lấy xi măng ra khỏi tuýp.
-
Không dùng cho mặt dán Veneer: Do xi măng có màu đục tự nhiên của hạt thủy tinh, không phù hợp cho các miếng dán sứ mỏng cần độ trong suốt cao.
-
Hạn chế với cùi răng quá ngắn: Nếu cùi răng bị mài quá thấp (<3mm) hoặc mất hoàn toàn độ lưu giữ hình học, lực dán của RMGI vẫn không thể thay thế được các dòng xi măng nhựa dán chuyên dụng (Resin cement có xử lý bề mặt bằng primer).
5. Bảng So Sánh Lâm Sàng: Fuji 1 vs. FujiCEM vs. Xi Măng Nhựa Dán
| Tiêu chí | GC Fuji 1 (Gold Label 1) | GC FujiCEM (RMGI) | Xi măng nhựa dán (Resin Cement) |
| Dạng phân phối | Bột - Nước (Trộn tay thủ công) | Tuýp đôi Paste Pak (Súng bấm) | Bơm tự trộn (Automix) hoặc tuýp đôi |
| Rủi ro sai lệch tỷ lệ | Có (Do thao tác múc bột, nhỏ giọt) | Không có (Súng định lượng 1:1) | Không có |
| Độ dày màng hạt | 15µm | 3µm | 12 - 18µm |
| Độ bền uốn | 15MPa | 35 - 40MPa (Dẻo dai) | >90MPa (Rất cứng chắc) |
| Độ nhạy cảm với ẩm | Rất thấp (Ưa nước) | Thấp (Thích nghi ẩm tự nhiên) | Rất cao (Bắt buộc khô hoàn toàn) |
| Gạt sạch phần thừa | Dễ (Dạng gôm mềm) | Rất dễ (Dạng dẻo cao su) | Khó (Dễ sót mảng cứng dưới nướu) |
| Chỉ định tối ưu | Mão kim loại, PFM thông thường | PFM, Zirconia, mão kim loại, chốt đúc | Veneer, Inlay/Onlay, sứ thủy tinh E.max |

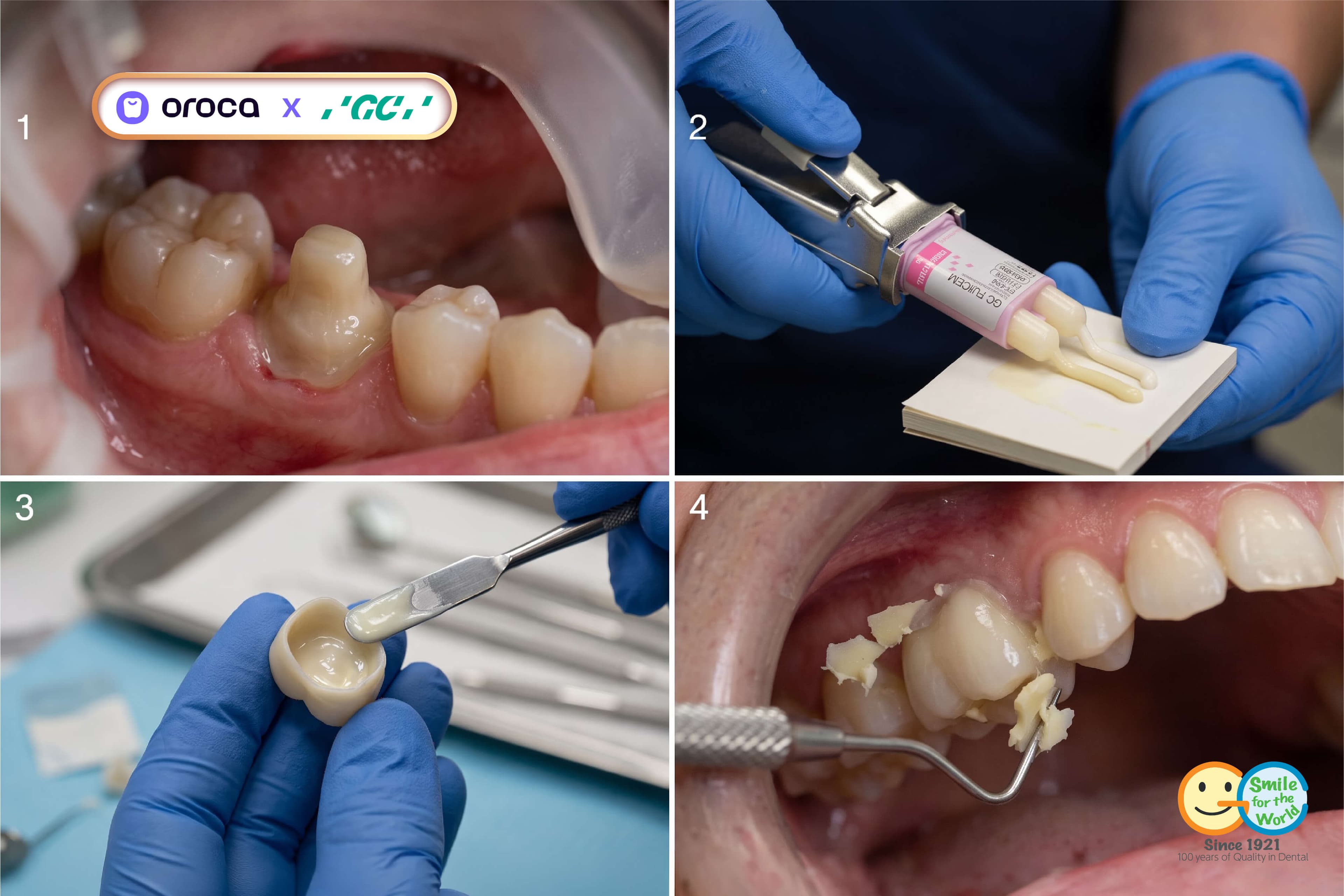

6. Quy Trình 4 Bước Thao Tác Chuẩn
Áp dụng đúng 4 bước sau để phục hình khít sát và không bị kênh:
-
Chuẩn bị cùi răng:
-
Làm sạch cùi răng bằng bột sò và chổi cước, rửa sạch tia nước.
-
Dùng bông gòn thấm nhẹ bề mặt. Giữ cùi răng ở trạng thái ẩm mờ tự nhiên, tuyệt đối không dùng vòi hơi thổi khô cong trắng bệch.
-
-
Lấy và trộn xi măng:
-
Lắp tuýp Paste Pak vào súng bấm. Bóp cần súng để đùn một lượng paste vừa đủ lên tập giấy trộn.
-

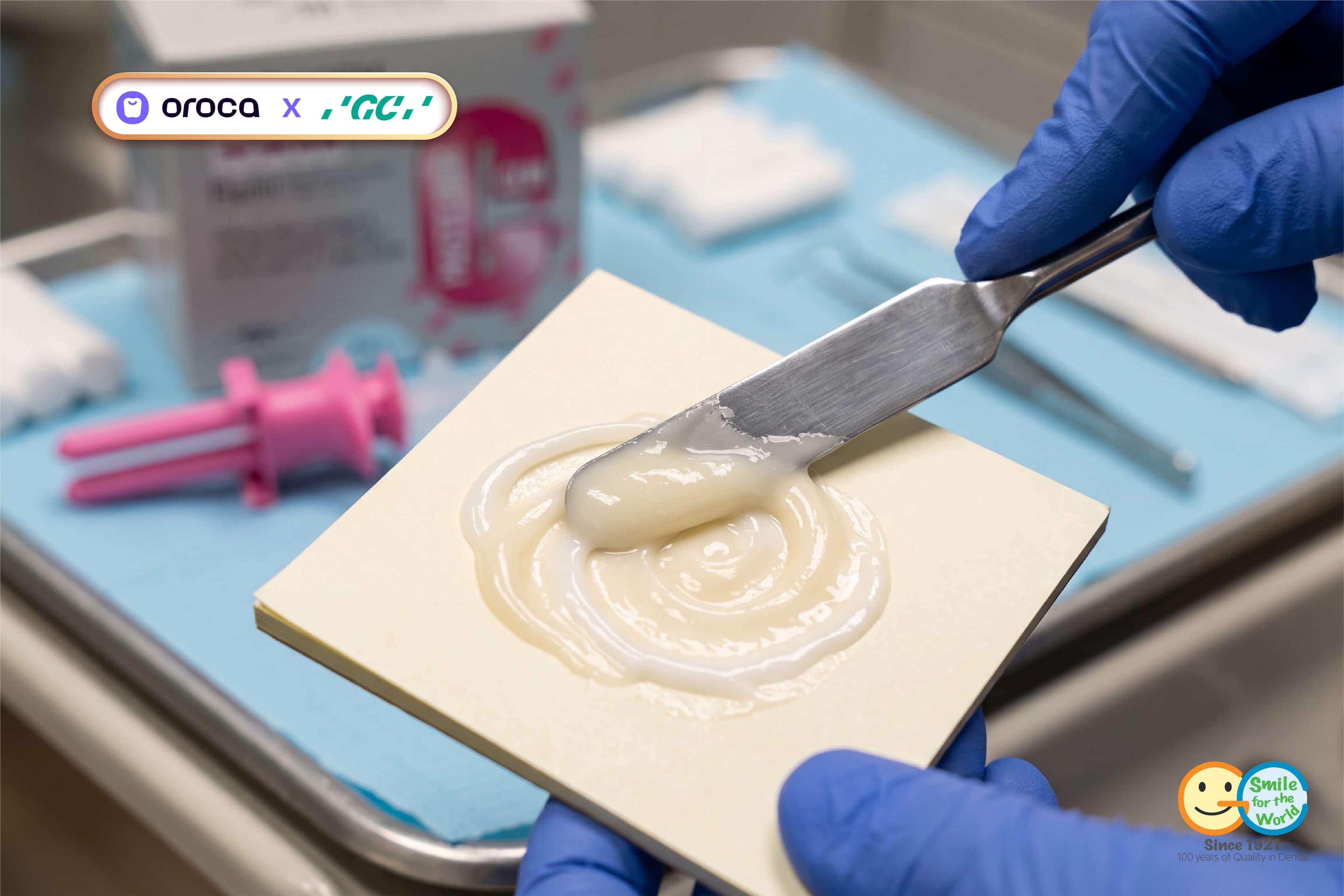

Dùng bay trộn đều 2 dải paste vào nhau trong 10 đến 15 giây. Hỗn hợp đạt chuẩn sẽ sánh mịn và có độ bóng ướt.
-
-
Quét lòng mão và gắn răng:
-
Phết một lớp mỏng xi măng trải đều lòng mão răng (khoảng 0.5mm), không nên đổ quá đầy lòng mão.
-
Đưa phục hình vào cùi răng ngay lập tức. Dùng lực ngón tay ấn chặt và giữ đều lực từ mặt nhai trong khoảng 2–3 phút.
-
-
Làm sạch xi măng thừa:
-
Khi xi măng chuyển sang trạng thái dẻo gôm cao su (khoảng phút thứ 2 đến thứ 3), dùng thám trâm khẽ gạt quanh viền cổ răng. Toàn bộ phần thừa sẽ bong sạch thành mảng gọn gàng.
-
Dùng chỉ nha khoa làm sạch kẽ răng để loại bỏ hoàn toàn các mảnh xi măng kẹt ở điểm tiếp xúc bên.
-
7. Các Lưu Ý Kỹ Thuật Cần Nhớ
-
Xả bỏ hạt đầu tiên: Khi mới lắp một tuýp Paste Pak mới vào súng lần đầu, hai đầu ống paste có thể chưa ngang bằng nhau. Hãy bấm bỏ đi một lượng nhỏ bằng hạt đậu xanh ở lần đầu tiên để cân bằng mặt phẳng hai ống, các lần bấm sau tỷ lệ sẽ luôn chuẩn xác 1:1.
-
Không bôi keo dán (Bonding) lên cùi răng: FujiCEM tự bám dính hóa học vào canxi trong mô răng. Việc quét thêm chất dán dính composite lên cùi răng sẽ ngăn cản quá trình trao đổi ion tự nhiên của vật liệu.
-
Đậy nắp tuýp ngay sau khi dùng: Luôn đậy nắp bảo vệ của tuýp Paste Pak ngay sau khi bấm để tránh vật liệu bị khô đầu tuýp do tiếp xúc với không khí.
8. Nguồn Tham Chiếu Kỹ Thuật & Nghiên Cứu Khoa Học
-
GC Corporation Official Documentation:
GC FujiCEM Radiopaque Reinforced Glass Ionomer Luting Cement Instructions for Use (IFU) & Product Technique Brochure. Xem trực tiếp tại cổng thông tin chính thức: GC SouthEast Asia Dental - Operatory Cements.
-
Tiêu chuẩn Quốc tế ISO 9917-2:2017:
Dentistry — Water-based cements — Part 2: Resin-modified cements. Tiêu chuẩn quốc tế quy định các chỉ tiêu cơ lý và độ dày màng hạt cho xi măng nha khoa biến tính nhựa. Xem tại: ISO Standard 9917-2.
-
Nghiên cứu về độ dày màng hạt và độ bền dán của RMGI:
White, S. N., et al. "Film thickness of contemporary luting cements." Journal of Prosthetic Dentistry. Khảo sát thực nghiệm về khả năng dàn mỏng của hệ thống Paste Pak: PubMed Central / NCBI.
-
Nghiên cứu về cơ chế phóng thích Fluoride và tương thích sinh học:
Peutzfeldt, A. "Resin-modified glass-ionomer cements: status and clinical perspectives." Journal of Dentistry. Tổng hợp bằng chứng lâm sàng về độ bền viền và tính thân thiện với tủy răng của xi măng RMGI.
