GC Gold Label 1 (Fuji I): Tiêu Chuẩn Vàng Gắn Phục Hình

Tóm tắt nhanh về GC Gold Label 1

GC Gold Label 1 (Glass Ionomer Luting Cement - Type 1 theo tiêu chuẩn ISO 9917-1) là dòng xi măng gắn phục hình vĩnh viễn gốc Glass Ionomer tự đông truyền thống, thiết kế chuyên biệt cho mão - cầu kim loại, sứ kim loại (PFM), chốt đúc, mão Zirconia/Alumina nguyên khối có độ lưu giữ cơ học tốt, và khâu chỉnh nha.

Sản phẩm liên kết hóa học trực tiếp với ngà và men răng qua cơ chế trao đổi ion carboxyl-canxi mà không cần xoi mòn acid hay keo dán. Với độ dày màng hạt siêu mỏng (15 µm), vật liệu đảm bảo phục hình sát khít hoàn toàn đường hoàn tất, đồng thời liên tục phóng thích Fluoride bảo vệ bờ phục hình khỏi sâu răng thứ phát.

1. Vì sao "chiếc hộp vàng" vẫn bất tử giữa kỷ nguyên Resin?

Từ những năm đầu thập niên 2000, thị trường nha khoa Việt Nam đã chứng kiến sự thoái trào của xi măng kẽm phosphat (Zinc Phosphate) giòn xốp và sự lên ngôi ồ ạt của các dòng xi măng nhựa dán (Resin Cements).

Các hãng đua nhau quảng cáo lực dán cơ học hàng chục megapascal (MPa). Thế nhưng, trong ngăn kéo của hơn 90% phòng khám nha khoa trên khắp cả nước, hộp màu vàng GC Gold Label 1 (vẫn quen gọi là Fuji 1) chưa bao giờ biến mất.

Lý do không nằm ở giá thành, mà nằm ở tính thích ứng lâm sàng cao (Clinical Forgiveness):

• Miệng bệnh nhân không phải là môi trường phòng thí nghiệm: Dịch nướu, máu và độ ẩm luôn chực chờ ở các đường hoàn tất dưới nướu.

• Xi măng resin cực kỳ nhạy cảm với độ ẩm, chỉ một chút dịch kẽ nướu là liên kết dán thất bại hoàn toàn.

• Ngược lại, Gold Label 1 là vật liệu ưa nước (hydrophilic). Nó hấp thụ và thích nghi ngay trong môi trường ẩm tự nhiên của ống ngà, tạo ra một hàng rào khóa kín sinh học bền bỉ hàng chục năm mà không đòi hỏi thao tác cách ly tuyệt đối bằng đê cao su.

Tuy nhiên, họ bỏ qua toàn bộ bản chất hóa học quan trọng nhất, khiến nhiều bác sĩ trẻ hiểu lầm và mắc phải những sai sót kỹ thuật sơ đẳng dẫn đến rớt mão hoặc ê buốt kéo dài.

2. Cơ chế bám dính thực tế và hiện tượng ê buốt sau dán

Gold Label 1 hoạt động dựa trên phản ứng tự nhiên giữa dung dịch axit polyacrylic và bột thủy tinh khoáng hoạt tính. Thay vì chỉ bám nhờ ma sát cơ học, vật liệu này tự tạo liên kết hóa học trực tiếp với canxi trong men và ngà răng để khóa chặt phục hình vào răng thật.

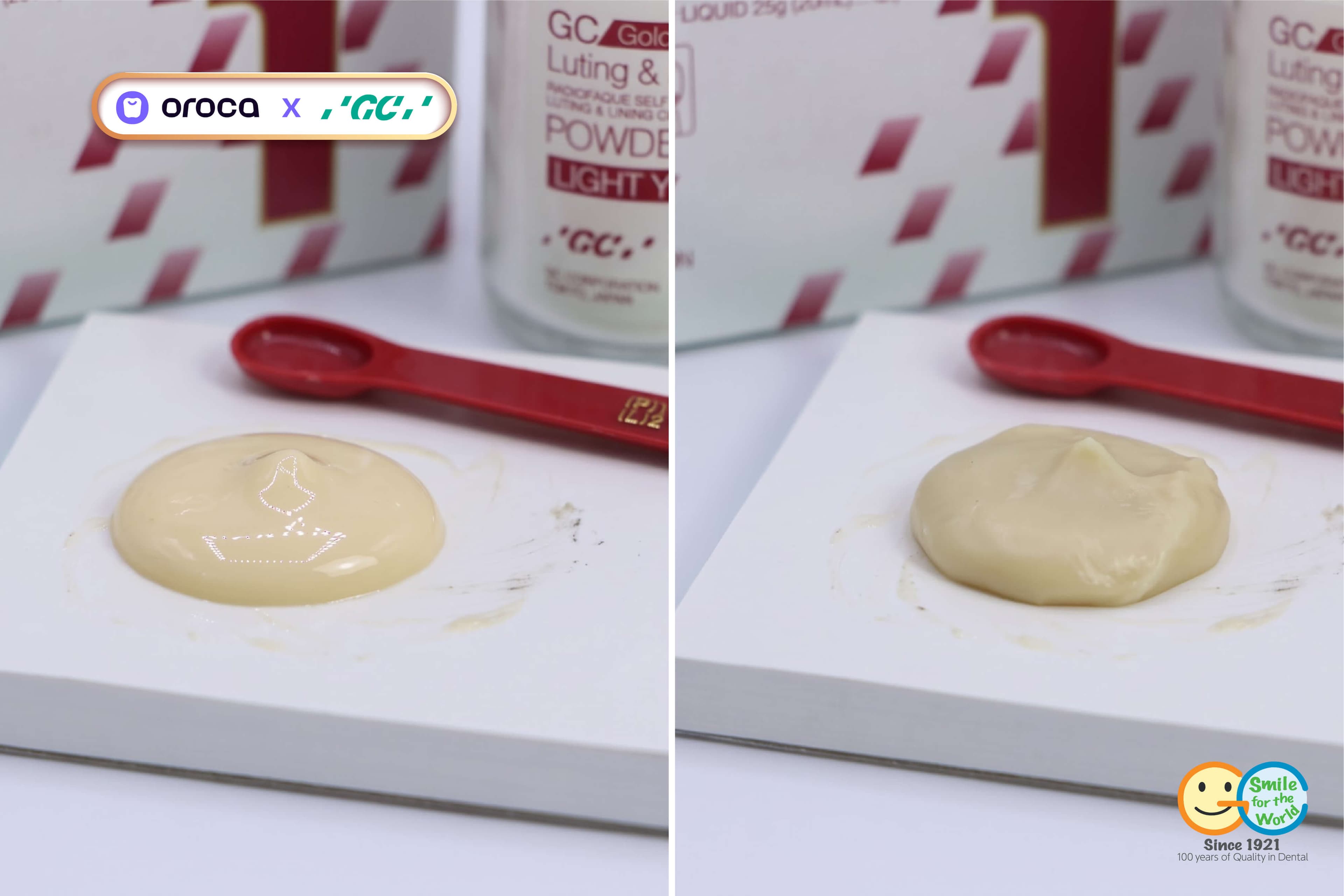

2.1. Quy tắc "Bề mặt ướt bóng" (The Glossy Rule)

Trong quá trình trộn Gold Label 1, phản ứng đông kết diễn ra qua hai giai đoạn rõ rệt mà người thao tác có thể quan sát trực tiếp bằng mắt thường:

• Giai đoạn còn bóng (Thời điểm vàng): Hỗn hợp đạt chuẩn phải sánh mịn như kem và bề mặt phản chiếu ánh sáng ướt bóng. Lúc này, các nhóm liên kết dán (-COOH) vẫn đang tự do để bắt chặt lấy canxi trên mô răng. Đây là thời điểm duy nhất được phép đưa phục hình vào miệng để đảm bảo lực dán hóa học tối đa.

• Giai đoạn mờ đục (Mất tác dụng dán): Nếu trộn quá lâu hoặc chần chừ thao tác, bề mặt xi măng sẽ mất độ bóng và chuyển sang mờ đục. Điều này đồng nghĩa các phân tử dán đã tự khóa chặt với nhau bên trong. Đưa vào miệng lúc này, xi măng mất hoàn toàn khả năng bám dính hóa học, cấu trúc liên kết dễ bị vỡ vụn dưới lực ấn, dẫn đến nguy cơ phục hình bị kênh cộm hoặc sút ra sau vài tuần.

2.2. Giải mã hiện tượng ê buốt

Nhiều nha sĩ cho rằng: "Fuji 1 có tính axit nên làm tủy bị kích thích, gây ê buốt". Đây là một nhận định thiếu căn cứ khoa học.

Axit polyacrylic có khối lượng phân tử khổng lồ dạng chuỗi dài, kích thước phân tử quá lớn nên hoàn toàn không thể chui lọt qua các ống ngà để tiếp cận buồng tủy như axit phosphoric

Nguyên nhân thực sự gây ê buốt sau khi gắn Gold Label 1:

1. Sấy cùi răng quá khô (Over-desiccation): Nha sĩ dùng vòi xịt hơi thổi cùi răng đến mức trắng bệch, làm mất hoàn toàn lớp nước tự nhiên trong ống ngà.

2. Hiện tượng hút ngược áp suất thẩm thấu (Osmotic Shock): Gold Label 1 là vật liệu ưa nước và cần nước để hoàn tất phản ứng đông kết. Khi đặt lên một cùi răng bị sấy khô kiệt, khối xi măng sẽ lập tức hút dịch từ trong các ống ngà ra ngoài.

3. Kích hoạt thụ thể thần kinh: Dòng dịch chuyển chất lỏng đột ngột trong ống ngà (theo thuyết Thủy động học của Brännström) kích thích trực tiếp sợi thần kinh A-delta ở tủy răng, gây ra cơn đau buốt buốt nhói kéo dài nhiều ngày cho bệnh nhân.

3. Bảng thông số kỹ thuật GC Gold Label 1

Dữ liệu kỹ thuật chính thức từ hồ sơ công bố của GC Corporation và tiêu chuẩn quốc tế:

4. Phân tích lâm sàng: Ưu điểm thực chiến & Giới hạn bắt buộc

4.1. Ưu điểm thực tế (The Strengths)

• Tự dán dính hóa học không cần điều trị bề mặt: Không cần axit xoi mòn, không cần keo dán (bonding), giảm thiểu tối đa các bước thao tác nhạy cảm trên ghế nha khoa.

• Dung nạp độ ẩm: Không bị ức chế phản ứng đông kết khi gặp môi trường hơi ẩm tự nhiên của cùi răng sống.

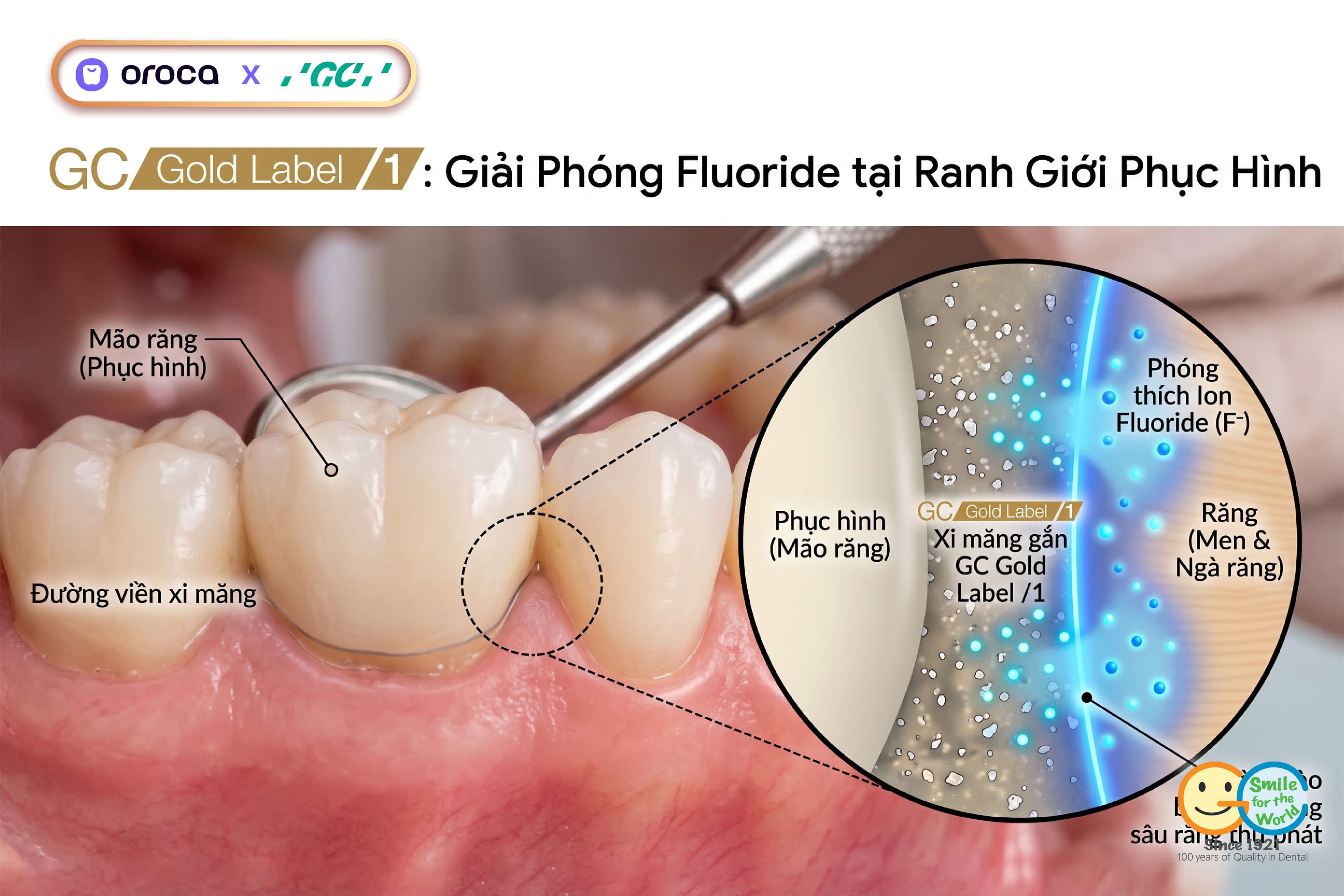

• Hàng rào Fluoride kháng sâu răng thứ phát: Nồng độ ion Fluoride phóng thích cao nhất trong 48 giờ đầu và duy trì đều đặn suốt nhiều năm, tạo lớp fluorapatite gia cố bờ ngà sát viền mão.

• Dễ làm sạch xi măng dư: Khi đông đến giai đoạn "cao su cứng", phần xi măng thừa quanh cổ răng bong ra thành từng mảng nguyên vẹn, không để lại mảng vụn dính chặt gây viêm nướu như xi măng nhựa.

4.2. Nhược điểm & Giới hạn chống chỉ định (The Limitations)

• Độ bền uốn và độ dai gãy thấp: Không có độ dẻo dai cơ học cao như resin. Do đó, cấm tuyệt đối dùng Gold Label 1 cho các phục hình có lưu giữ hình học kém (non-retentive) như Onlay, Overlay, Veneer.

• Chống chỉ định cho sứ thủy tinh ép (Lithium Disilicate / E.max): Sứ thủy tinh đòi hỏi dán vi cơ học qua acid hydrofluoric (HF) và Silane kết hợp với xi măng nhựa dán (Resin cement) để trợ lực uốn. Dùng Gold Label 1 gắn E.max sẽ làm mão sứ dễ nứt vỡ dưới tải lực nhai.

• Độ nhạy cảm với nước trong 10 phút đầu: Phản ứng đông kết cần nước nội tại nhưng lại cực kỳ sợ nước ngoại lai. Nếu để nước bọt tràn vào khi xi măng chưa đông cứng hoàn toàn, các ion nhôm và canxi sẽ bị rửa trôi, làm bờ phục hình bị xói mòn và yếu đi

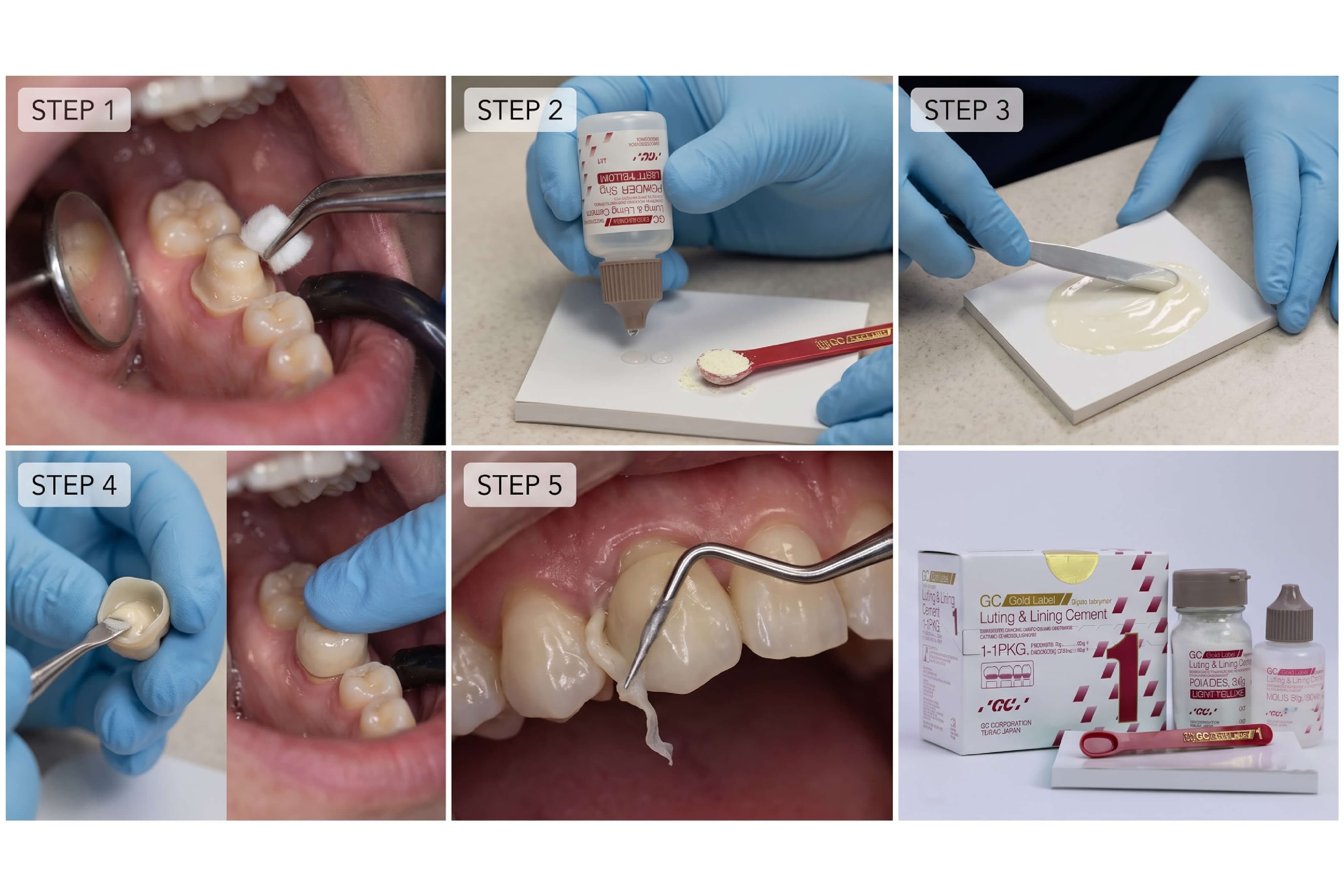

5. Quy trình thao tác 5 bước chuẩn hóa theo IFU của GC

Tuân thủ nghiêm ngặt 5 bước này để loại trừ hoàn toàn nguy cơ ê buốt và đảm bảo phục hình bền vững

Bước 1: Chuẩn bị cùi răng & Xử lý độ ẩm đúng chuẩn

• Làm sạch bề mặt cùi răng bằng chổi cước và bột sò (pumice) không chứa dầu. Rửa sạch bằng tia nước.

• Nguyên tắc độ ẩm sống còn: Dùng gòn cuộn thấm khô hoặc xịt hơi nhẹ trong 1–2 giây. Bề mặt cùi răng ngà phải ở trạng thái ẩm mờ tự nhiên (Moist / Satin appearance), tuyệt đối không được sấy đến mức trắng khô phấn.

Bước 2: Định lượng tỷ lệ Bột - Nước

• Lắc nhẹ lọ bột trước khi mở nắp để bột tơi xốp. Dùng muỗng đong đi kèm múc đầy và gạt phẳng miệng muỗng qua gờ nhựa trong miệng lọ.

• Dốc ngược hoàn toàn lọ nước theo phương thẳng đứng vuông góc 90 độ với mặt phẳng trộn. Bóp nhẹ để nhỏ đúng 2 giọt nước không lẫn bọt khí. Tỷ lệ chuẩn: 1 muỗng gạt bột : 2 giọt nước.

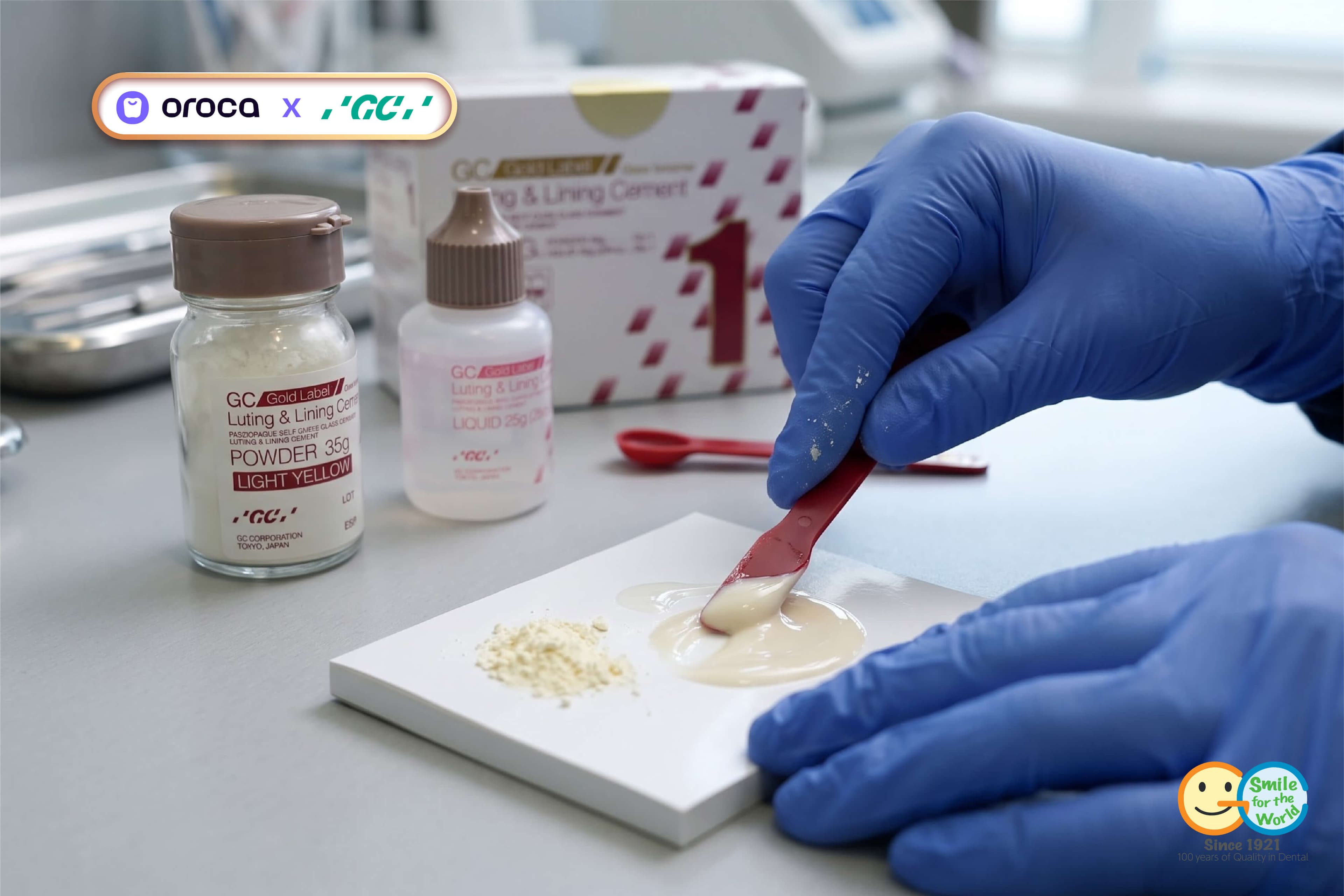

Bước 3: Kỹ thuật trộn chia đôi (Division Technique)

• Chia phần bột trên giấy trộn làm 2 phần bằng nhau.

• Đưa nửa phần bột thứ nhất vào nước, dùng bay trộn miết phẳng trong 10 giây.

• Đưa tiếp nửa phần bột còn lại vào, trộn đều tay nhanh chóng trong 10–15 giây tiếp theo.

• Tổng thời gian trộn không quá 30 giây. Hỗn hợp đạt chuẩn phải chảy mịn màng như kem và bề mặt ánh lên độ bóng ướt (glossy).

Bước 4: Đưa xi măng vào phục hình và Giữ cố định

• Phết một lớp mỏng xi măng lên toàn bộ bề mặt bên trong của lòng mão răng (độ dày khoảng 0.5 mm). Không cần đổ quá đầy lòng mão để tránh áp lực nén thủy lực quá lớn.

• Đưa mão vào cùi răng ngay lập tức. Dùng lực ấn ngón tay đều đặn và chắc chắn từ mặt phẳng nhai.

• Cho bệnh nhân cắn nhẹ lên gòn cuộn để duy trì lực ép cố định liên tục trong ít nhất 2 phút đến 2 phút 30 giây.

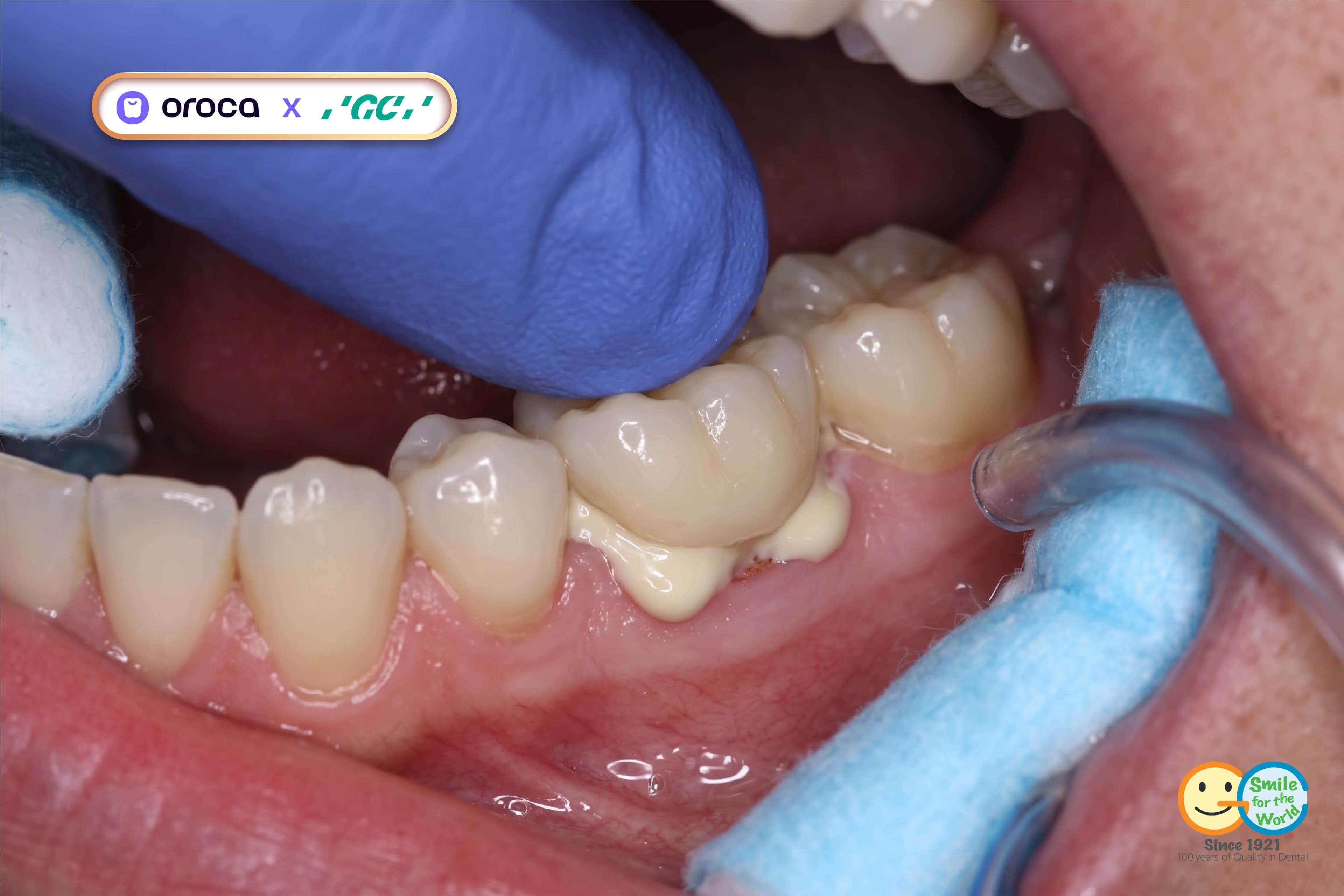

Bước 5: Làm sạch xi măng dư thừa

• Theo dõi rìa phục hình: Khi xi măng chuyển từ trạng thái dính nhớt sang trạng thái gel cao su cứng (khoảng phút thứ 3 sau khi trộn), dùng thám trâm hoặc cây nạo nha chu gạt nhẹ.

• Từng mảng xi măng dư sẽ bong ra gọn gàng mà không bị dính bết.

• Luồn chỉ nha khoa qua các điểm tiếp xúc kẽ răng để đảm bảo không còn mảnh xi măng dư nào kẹt lại ở vùng kẽ nướu.

6. Bốn sai lầm cần tránh khi sử dụng Gold Label 1

1. Sai lầm 1: Nghiêng lọ nước khi nhỏ giọt.

   Hậu quả: Khi nghiêng lọ nước 45 độ, thể tích giọt nước rơi ra sẽ nhỏ hơn $30\%$ so với dốc đứng $90^\circ$. Tỷ lệ bị thừa bột, hỗn hợp xi măng đặc quánh làm tăng độ dày màng hạt vượt mức  25μm, khiến mão phục hình bị kênh khớp cắn hoàn toàn.

2. Sai lầm 2: Trộn xi măng loãng hơn để "dễ gắn và đỡ cộm".

   Hậu quả: Việc tự ý thêm nước để làm loãng xi măng làm suy giảm nghiêm trọng độ bền nén (giảm từ 140 MPa xuống dưới 70 MPa), đồng thời làm tăng độ hòa tan của xi măng trong môi trường miệng, dẫn đến việc xi măng bị rã bờ và sút mão sau 6–12 tháng.

3. Sai lầm 3: Cố tình đưa phục hình vào miệng khi bề mặt xi măng đã mất độ bóng.

   Hậu quả: Mất liên kết hóa học với canxi ngà răng; gel vỡ vụn gây mất khả năng bám dính, phục hình sớm muộn cũng sẽ bị bong sút.

4. Sai lầm 4: Dùng xịt hơi thổi sạch xi măng dư quanh nướu.

   Hậu quả: Luồng hơi xịt sẽ đẩy những hạt xi măng chưa đông cứng lọt sâu vào trong rãnh nướu và phá hủy lớp màng bảo vệ bờ phục hình, gây viêm nướu hoại tử bờ viền và lộ đường hoàn tất.

9. Tham chiếu khoa học & Bằng chứng kiểm định độc lập

1. GC Corporation Official Documentation:

   GC Gold Label 1 / Fuji I Instructions for Use (IFU Ref: 000101-IFU) & GC Luting Cements Clinical Guide. Xem trực tiếp tại: GC SouthEast Asia Dental - Operatory Cements.

2. Tiêu chuẩn Quốc tế ISO 9917-1:2016:

   Dentistry — Water-based cements — Part 1: Powder/liquid acid-base cements. Tiêu chuẩn quy định giới hạn độ dày màng hạt ≤ 25μm và độ bền nén tối thiểu cho xi măng gắn nha khoa.

3. Mount, G. J., & Hume, W. R.:

   "Preservation and Restoration of Tooth Structure" (Mosby Publishing). Công trình nghiên cứu kinh điển xác lập cơ chế liên kết trao đổi ion giữa nhóm carboxyl của axit polyacrylic và canxi của hydroxyapatite trong ngà răng.

4. Brännström, M. (1986):

   "The hydrodynamic theory of dentinal pain: sensation in preparations, caries, and the dentinal crack syndrome." Journal of Endodontics, 12(10), 453–457. Cơ sở lý thuyết giải thích nguyên nhân ê buốt ngà do hiện tượng mất nước thẩm thấu.
