GC Gold Label 9 EXTRA (tên gọi cùng hệ tại một số thị trường là GC Fuji IX GP EXTRA) là dòng xi măng Glass Ionomer (GIC) cản quang thế hệ mới chuyên phục hồi răng sau, đạt chuẩn quốc tế ISO 9917-1:2003. Sản phẩm cải tiến công thức hạt thủy tinh chứa Strontium, mang lại 3 đặc tính nổi bật: lượng Fluoride phóng thích cao hơn đáng kể, độ trong quang học tự nhiên giúp tiệp màu răng tốt hơn, và tốc độ đông cứng nhanh (thời gian bắt đầu hoàn thiện từ 2 phút 30 giây với dạng nhộng Capsule và 6 phút với dạng bột - nước trộn tay). Vật liệu chuyên dùng cho răng sữa, các xoang răng vĩnh viễn không chịu lực lớn, kỹ thuật Sandwich chịu lực và tái tạo cùi răng.
1. Cải Tiến Của Dòng "EXTRA" So Với Fuji 9 Truyền Thống
Dòng Fuji 9 (Gold Label 9) truyền thống vốn đã nổi tiếng về độ cứng và khả năng chịu lực nén cao ở vùng răng sau. Tuy nhiên, trong môi trường lâm sàng thực tế tại Việt Nam, phiên bản cũ gặp hai điểm hạn chế: thời gian chờ đông khá lâu (phải đợi 6 phút mới được mài chỉnh) và độ tiệp màu của miếng trám còn thấp.
Phiên bản EXTRA được phát triển nhằm khắc phục trực tiếp các vấn đề này thông qua các nâng cấp cụ thể
-
Gia tăng lượng Fluoride khả dụng (Extra Fluoride): Công thức hạt thủy tinh mới giúp lượng Fluoride phóng thích ra môi trường xung quanh cao hơn rõ rệt so với các dòng GIC thông thường (thể hiện qua biểu đồ theo dõi phóng thích liên tục suốt 120 ngày), hỗ trợ bảo vệ răng tối đa trước nguy cơ sâu răng thứ phát.
-
Tăng độ trong quang học (Extra Translucency): Nghiên cứu về khả năng truyền ánh sáng qua vật liệu giúp miếng trám sau khi đông có độ trong tự nhiên tương tự ngà răng, không bị lộ vết trám thô khi bệnh nhân cười nói.
-
Rút ngắn thời gian đông (Extra Fast): Tốc độ phản ứng đông cứng được đẩy nhanh giúp giảm thiểu giai đoạn vật liệu bị nhạy cảm với độ ẩm. Với dạng nhộng Capsule, bác sĩ có thể bắt đầu mài chỉnh và đánh bóng chỉ sau 2 phút 30 giây kể từ lúc kích hoạt trộn.
2. Cơ Chế Sinh Học Độc Quyền: Thủy Tinh Gốc Strontium (Strontium-Based GIC)
Điểm cốt lõi trong dòng Gold Label của GC là việc sử dụng hạt thủy tinh chứa Strontium thay vì thuần Bari như các dòng khác:
-
Mô phỏng Canxi để tái khoáng hóa: Nguyên tố Strontium có khả năng mô phỏng hoạt tính của Canxi trong việc hình thành tinh thể Strontium Hydroxyapatite và Strontium Fluoroapatite bên trong cấu trúc răng. Cơ chế này thúc đẩy quá trình tái khoáng hóa sâu từ bên trong mô ngà.
-
Kỹ thuật bảo tồn mô ngà sát tủy: Theo nghiên cứu của Bác sĩ H. Ngo in trong tài liệu của GC, nhờ khả năng phóng thích Strontium và Fluoride kích thích tái khoáng mạnh mẽ, đối với các xoang sâu sát tủy không có triệu chứng tủy viêm, bác sĩ được khuyến cáo giữ lại lớp ngà mềm ở đáy xoang thay vì cố nạo sạch làm tăng nguy cơ lộ tủy. Lớp ngà mềm này sẽ dần dần được khoáng hóa cứng lại dưới tác động của Fuji IX EXTRA.
-
Tự cứng dần trong nước bọt: Khi tiếp xúc với môi trường nước bọt chứa canxi trong khoang miệng, các ion canxi từ nước bọt sẽ khuếch tán vào bề mặt GIC, giúp bề mặt miếng trám ngày càng cứng chắc theo thời gian.
3. Bảng Thông Số Kỹ Thuật Chi Tiết GC Gold Label 9 EXTRA
Bảng đối chiếu toàn bộ các chỉ số vật lý, cơ học và thời gian thao tác từ tài liệu nghiên cứu R&D của GC Corporation và Hướng dẫn sử dụng
| Thông số kỹ thuật | Định lượng chuẩn của GC Gold Label 9 EXTRA | Căn cứ từ tài liệu hãng |
| Tiêu chuẩn kiểm nghiệm | ISO 9917-1:2003 (Nha khoa - Xi măng gốc nước) |
Ghi nhận tại tài liệu kiểm tra R&D |
| Tỷ lệ Bột / Nước chuẩn | 3.4 g bột / 1.0 g nước (1 muỗng gạt phẳng bột : 1 giọt nước) |
Hướng dẫn pha trộn trong IFU |
| Thời gian trộn (Mixing time) | 25 – 30 giây (trộn tay) / 10 giây (trộn máy nhộng Capsule) |
Quy định trộn trong IFU và Brochure |
| Thời gian làm việc (Working time) | 2 phút 00 giây (trộn tay ở 23°C) / 1 phút 15 giây (dạng nhộng) |
Đo kiểm ở nhiệt độ phòng chuẩn 23°C |
| Thời gian đông kết ròng (Net setting time) | 2 phút 20 giây |
Thời gian đông nội tại của vật liệu |
| Thời gian bắt đầu mài hoàn thiện | 6 phút (với dạng bột - nước) / 2 phút 30 giây (với dạng nhộng) |
Tính từ giây đầu tiên bắt đầu trộn |
| Độ bền nén (Compressive strength) | 255 MPa (sau 1 ngày) / 265 MPa (sau 1 tuần) |
Đo đạc nội bộ R&D GC Corporation |
| Độ cứng bề mặt (Surface hardness) | 72 Hv (sau 1 ngày) |
Thử nghiệm độ cứng vạch vi thể |
| Độ bền uốn (Flexural strength) | 25 MPa |
Tiêu chuẩn đo cơ học sau 1 ngày |
| Độ bền kéo giãn hướng kính (Tensile) | 23 MPa |
Diametral Tensile Strength |
| Mô-đun đàn hồi (Modulus of Elasticity) | 7.8 GPa |
Độ đàn hồi gần tương đương ngà răng |
| Độ cản quang trên X-quang | 2.3 mm Al |
Rõ nét, hỗ trợ chẩn đoán đáy xoang |
| Lực dán dính (Bonding strength) | 6.4 MPa (trên Men răng) / 6.0 MPa (trên Ngà răng) |
Đo sau 1 ngày khi dùng Cavity Conditioner |
| Thành phần lọ nước (Liquid) | Axit Polyacrylic + Axit Tartaric (5–10%), pH = 1.9 |
Công bố an toàn hóa chất MSDS/SDS |
| Bảng màu sản xuất | A1, A2, A3, A3.5, B1, B2, B3, C4 (theo thang màu VITA®) |
Bảng màu chính thức của hãng |
| Quy cách đóng gói phổ biến | Bộ 1-1 (15g bột, 8g/6.4mL nước) hoặc Hộp 50 nhộng Capsule |
Mã sản phẩm phân phối chính hãng |

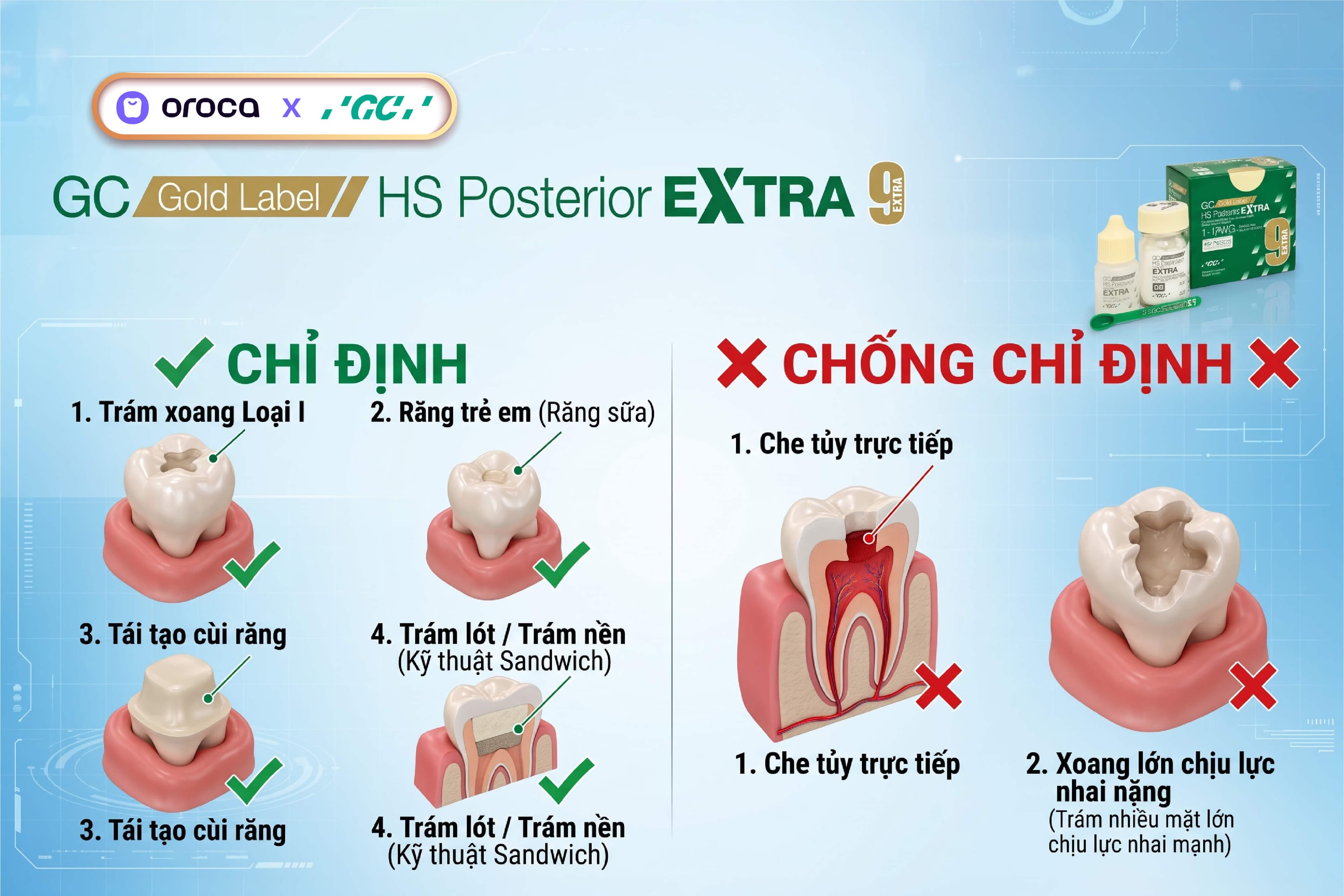

4. Chỉ Định & Chống Chỉ Định Theo Hướng Dẫn Sử Dụng (IFU)
4.1. Chỉ định sử dụng (Recommended Indications)
Theo tờ hướng dẫn chính thức từ GC, sản phẩm được chỉ định cho 5 trường hợp lâm sàng:
-
Phục hồi xoang loại I và loại II ở răng sữa.
-
Phục hồi các xoang loại I và loại II không chịu lực nhai lớn ở răng vĩnh viễn.
-
Làm vật liệu phục hồi trung gian và làm lớp nền chịu lực (Base) cho các xoang loại I và II chịu tải lực cắn lớn theo kỹ thuật Sandwich nhiều lớp.
-
Phục hồi xoang loại V và các tổn thương sâu, mòn bề mặt chân răng.
-
Tái tạo cùi răng (Core build-up) làm bệ đỡ bên dưới mão răng.
4.2. Chống chỉ định (Contraindications)
-
Che tủy trực tiếp (Pulp capping): Tuyệt đối không đặt vật liệu tiếp xúc trực tiếp với tủy răng hở. Trường hợp sát tủy, phải lót bảo vệ đáy xoang bằng xi măng Hydroxit Canxi.
-
Tiền sử dị ứng: Ngưng sử dụng nếu bệnh nhân có phản ứng mẫn cảm với thành phần xi măng nha khoa.
5. Ưu Điểm & Nhược Điểm Thực Tế Của GC Gold Label 9 EXTRA
Ưu điểm
-
Lực nén vượt trội (255–265 MPa): Thuộc nhóm GIC tự đông có độ chịu nén cao hàng đầu hiện nay, đảm bảo độ ổn định vững chắc cho đáy xoang phục hồi răng sau.
-
Thẩm mỹ cao hơn GIC đời cũ: Độ trong quang học được nâng cấp giúp miếng trám hòa lẫn tốt vào màu răng thật.
-
Dán dính hóa học tự thân: Tự tạo lớp dung hợp hóa học bền vững với canxi trong men và ngà răng mà không cần xoi mòn axit mạnh hay quét keo dán phức tạp.
-
Tái khoáng hóa mạnh mẽ: Vừa giải phóng Strontium và Fluoride nuôi dưỡng đáy ngà, vừa tạo hàng rào ngăn ngừa sâu răng thứ phát quanh viền miếng trám.
Nhược điểm
-
Độ bền uốn còn giới hạn (25 MPa): Mặc dù chịu lực nén ép rất khỏe, nhưng bản chất của GIC vẫn giòn khi chịu lực uốn bẻ. Vì vậy, không dùng vật liệu này để trám các múi răng chịu lực bị mất lớn ở người lớn mà không có lớp composite bảo vệ mặt nhai.
-
Nhạy cảm với nước trong giai đoạn đầu: Bắt buộc phải có chất bảo vệ bề mặt (như G-COAT PLUS, Fuji Varnish hoặc Fuji COAT LC) phủ lên ngay sau khi đặt để tránh nước bọt làm rã liên kết khoáng.
6. Quy Trình Lâm Sàng Chuẩn Hóa Theo IFU Của GC
Tuân thủ đúng 4 bước theo tờ hướng dẫn để miếng trám đạt độ bám dính và độ bền cơ học cao nhất:
Bước 1: Chuẩn bị xoang & Xử lý bề mặt
-
Mở xoang theo kỹ thuật bảo tồn, bo tròn các góc nhọn. Không cần tạo các ngàm lưu cơ học quá lớn.
-
Thoa dung dịch GC CAVITY CONDITIONER (chứa 20% axit polyacrylic) trong 10 giây hoặc GC DENTIN CONDITIONER trong 20 giây lên bề mặt xoang để loại bỏ lớp mùn ngà.
-
Xả sạch hoàn toàn bằng nước. Dùng gòn thấm nhẹ hoặc xịt hơi nhẹ. LƯU Ý QUAN TRỌNG: KHÔNG ĐƯỢC SẤY KHÔ KIỆT (DO NOT DESICCATE); bề mặt xoang đạt chuẩn khi còn ánh lên độ ẩm mờ tự nhiên.

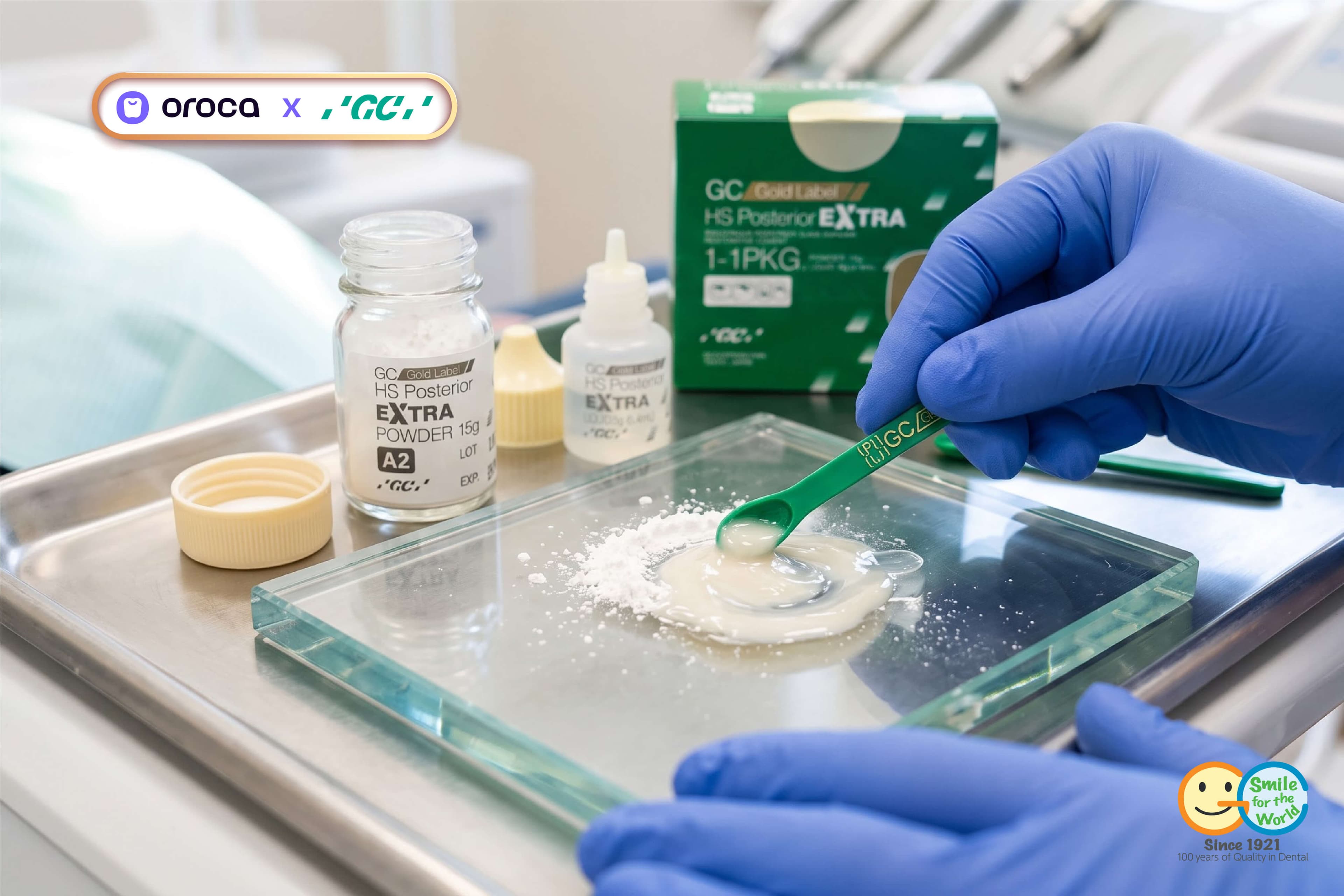

Bước 2: Định lượng và Trộn xi măng (Dạng bột - nước)
-
Gõ nhẹ đáy lọ bột vào lòng bàn tay để bột tơi đều (không lắc mạnh hay dốc ngược). Múc một muỗng bột gạt ngang miệng bằng gờ nhựa.
-
Dốc ngược hoàn toàn lọ nước vuông góc $90^\circ$ trên giấy trộn, bóp nhẹ để nhỏ đúng 1 giọt (bỏ 1–2 giọt đầu tiên của lọ mới mở). Tỷ lệ chuẩn: 3.4g bột : 1.0g nước.
-
Dùng bay nhựa chia đôi phần bột. Gom nửa phần đầu trộn với toàn bộ giọt nước trong 10 giây, sau đó gom tiếp nửa còn lại và trộn kỹ trong 15–20 giây tiếp theo. Tổng thời gian trộn: 25–30 giây.
Bước 3: Đưa vật liệu vào xoang
-
Chuyển xi măng vào xoang bằng súng bơm hoặc bay trám chuyên dụng, tránh để kẹt bọt khí. Thời gian làm việc là 2 phút ở nhiệt độ 23°C tính từ lúc bắt đầu trộn.
-
Tạo hình giải phẫu ban đầu và đặt khuôn ma trận nếu cần.
-
Sau khi xi măng bắt đầu đông cứng ban đầu, quét ngay một lớp phủ tạm bằng GC Fuji VARNISH (thổi khô) hoặc GC Fuji COAT LC (chiếu đèn 10 giây) để chống nước.
Bước 4: Mài chỉnh hoàn thiện & Bảo vệ bề mặt vĩnh viễn
-
Thời điểm hoàn thiện: Với dạng bột - nước trộn tay, bắt đầu mài chỉnh khớp cắn bằng mũi khoan kim cương mịn dưới tia nước làm mát ở mốc 6 phút tính từ lúc bắt đầu trộn. (Nếu dùng dạng nhộng Capsule thì có thể hoàn thiện sớm từ 2 phút 30 giây).
-
Phủ lớp bảo vệ cuối cùng: Quét một lớp G-COAT PLUS lên toàn bộ bề mặt miếng trám và chiếu đèn 20 giây.
-
Cơ chế Lamination Strengthening: Theo tài liệu của GC, lớp phủ G-COAT PLUS sẽ thấm sâu vào các vi kẽ, giúp tăng gấp đôi độ dai chống nứt gãy và kháng mài mòn cho khối GIC trong giai đoạn đầu.
-
Dặn dò bệnh nhân không ăn nhai tác động lực mạnh lên miếng trám trong vòng 1 giờ đầu tiên.
7. Các Kỹ Thuật Ứng Dụng Nâng Cao Của GC Gold Label 9 EXTRA
-
Kỹ thuật Sandwich (Laminate Technique): Đối với các xoang lớn chịu tải lực nhai cao, sử dụng Gold Label 9 EXTRA trám lót làm nền đáy xoang để khóa dán ngà và bảo vệ tủy. Sau 2.5 phút, tiến hành gọt bớt lớp mặt ngoài để chừa lại khoảng 2 mm, quét keo dán G-BOND và đắp phủ lên trên bằng composite hạt độn GRADIA DIRECT Posterior.
-
Kỹ thuật phục hình dạng đường hầm (Tunnel Restorations): Áp dụng cho các xoang sâu kẽ mặt bên (Class II) ở răng tiền cối. Bác sĩ mở một đường hầm nhỏ từ mặt nhai xuyên xuống xoang sâu mặt bên mà không cần phá hủy gờ bên của răng. Bơm Gold Label 9 EXTRA điền đầy xoang để bảo tồn tối đa cấu trúc men răng nguyên vẹn.
